石化工业用钢制压力释放阀的试验方法-「亿威仕」

石化工业用钢制压力释放阀是一种公称压力 PN20~PN420，公称尺寸 DN25~DN200，整定压力不小于 0.1MPa 的石化工业用法兰连接钢制弹簧直接载荷式压力释放阀和先导式压力释放阀（以下简称压力释放阀）。

今天我们来学习关于该型压力释放阀试验方法的内容。

1、试验要求

1.1 出厂试验应在涂漆之前进行。

1.2 试验设备、仪表和试验程序应按 GB/T 12241 及 GB/T 12242 的规定。进行壳体强度试验时压力表的精度应不低于 1.5 级。

1.3 试验时的安全要求应按 GB/T 12241 的规定。

1.4 出厂前的整定压力试验应按订货合同规定的整定压力进行，试验次数不少于 2 次，并调整到此整定压力出厂。若订货合同仅规定整定压力范围时，则应按整定压力范围的下限调整出厂。

2、试验方法

2.1 压力释放阀的试验方法按 GB/T 12241、GB/T 12242 和 GB/T 12243 的规定。

2.2 先导式压力释放阀的整定压力试验设备如图 1 所示，其试验容器的容积必须保证先导阀的主阀和导阀准确及时地开启。

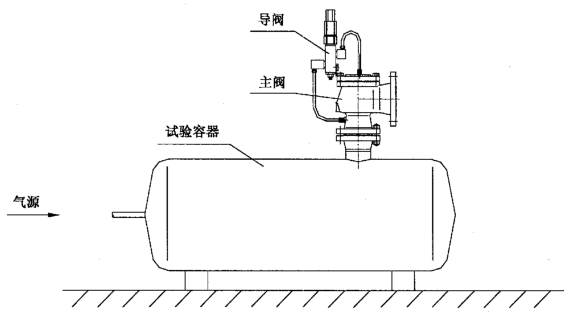

图 1 先导式压力释放阀的整定压力试验设备

2.3 对于开放式阀盖的压力释放阀密封性试验，试验布置如图 2 所示。阀门出口应用水局部封闭，水面高于阀座密封面约 13mm。当观察泄漏时，应使用防护镜或其他非直接的观察手段，以防阀门意外开启。

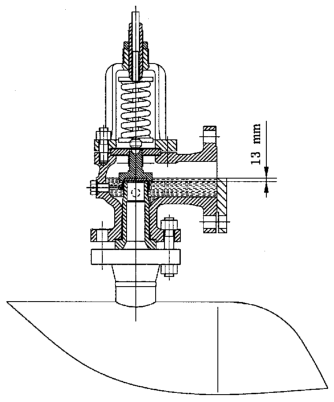

图 2 开放式阀盖的压力释放阀密封性能试验布置

在进行密封试验前应先证实整定压力，并在阀体出口侧体腔注水到局部封闭的水平。然后将进口压力升高到密封试验压力，并在气泡开始计数前保压 1min，观察阀门的泄漏率并至少 1min。
