压裂用柔性软管和软管组合件是一种用于酸化压裂施工作业中压裂车（橇）至压裂井口之间所应用的柔性软管和软管组合件。其输送介质为酸化压裂液、支撑剂、最大浓度（质量分数）30% 的盐酸、液态二氧化碳、氮气等，内径为 38mm～180mm 之间，最大工作压力为 103.5MPa 和 138.0MPa，工作环境温度为 -35℃~+45℃，工作介质温度为 -35℃~+100℃。

今天我们来学习关于该型软管组合件防火试验方法的内容。

按如下要求进行防火试验，软管组合件在最大工作压力下，同时在 704℃ 的外部温度下，持续保持 30min 无泄漏。如果在 30min 的火焰暴露时间内或在冷却至环境温度的时间内样品发生爆破，则应视为防火试验不合格。

1、试样

最小长度为 3100mm 的软管组合件。

2、程序

2.1 采用直接火焰加热或炉内辐射加热。

2.2 应在暴露区域的中部和两端使用3对热电偶测量温度，热电偶位置如图 1 所示，热电偶应置于软管或软管接头外表面 25mm 的范围之内。

2.3 可选择水平或竖直放置试样进行试验，应保证 1500mm 的软管和一个软管接头暴露在火焰或热辐射中。

2.4 将试样升水压至最大工作压力，试验过程中不允许再次加压。

2.5 三对热电偶的平均温度读数应升至 704℃ 以上开始记录暴露时间，并持续 30min。

2.6 试验 30min 后，在保压的状态下冷却至环境温度。

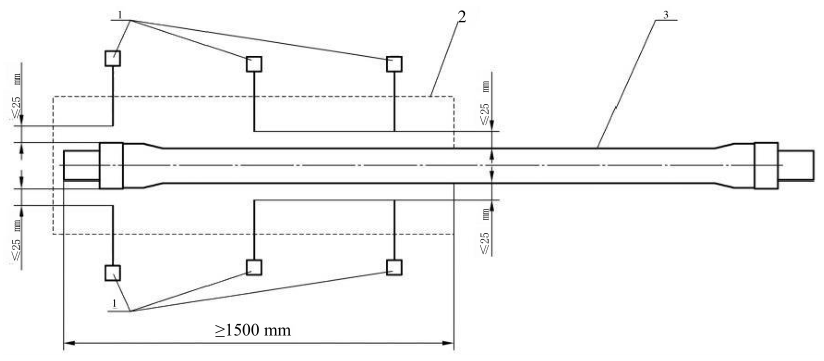

标引序号说明：

1——热电偶（3 对）；2——火焰或热辐射范围；3——软管组合件。

图 1 防火试验示意图
