2025橡胶和塑料软管及软管组合件的静液压试验方法之爆破压力试验-「亿威仕」

今天给大家带来的分享是关于标准《GB/T 5563-2025 橡胶和塑料软管及软管组合件 静液压试验方法》中爆破压力试验的内容，新标准将于 2026-03-01 实施。

爆破压力试验：

1、静液压试验升压速度规定

升压速度应是恒定的，对公称内径小于或等于 50mm 的软管应在 30s～60s 之间达到最终压力。对于公称内径大于 50mm 而小于或等于 250mm 的软管，其达到最终压力所需时间应在 60s～240s 之间。对于公称内径大于 250mm 的软管，和/或当测试软管长于规定的最小自由长度时，达到最终压力所需要的时间应由制造厂和使用者决定。

2、爆破试验要求：

按照规定的速度升高压力，直至软管和软管组合件破坏。

端部接头的泄漏、接头拔脱或距接头末端 25mm 内的破裂或与软管外径相等的距离内的破裂（以较严重者为准）视为组合件性能失效。

在试验报告中应记录下软管爆破损坏的位置和状态。如果产品标准中有规定，当达到规定的爆破压力时结束试验。

该试验应被视为破坏性试验，应根据当地环境指南处置试样。

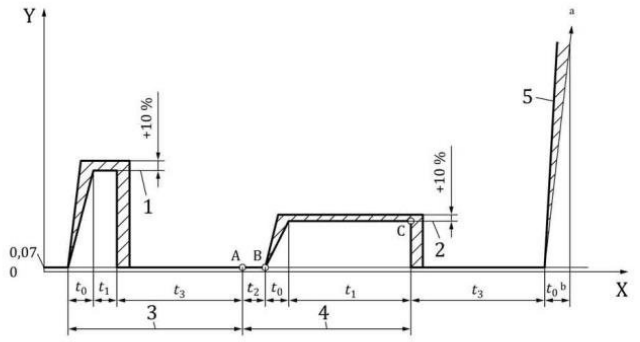

试验步骤的说明，见图 1。

此完整试验程序（验证压力——试验压力——爆破压力）仅适用于"型式试验"。对于例行试验，验证压力后的"测量结果"仅适用于当相关软管产品标准有规定时。

测量初始长度和直径或周长，并标出扭转测量时 A 和 B 点之间的参考标记。在 C 点前直接测量长度、直径或周长、扭转和弯曲的增加。

标引序号说明：

X——时间，t；

Y——压力，p（MPa）；

1——验证压力；

2——试验压力；

3——泄露和缺陷的检测；

4——测量；

5——爆破压力；

t₀——规定压力增加时间；

t₁——规定压力保持时间；

t₂——在参考压力（0MPa 或 0.07MPa）下初始尺寸（长度和直径）时测量时间；

t₃——不同压力下规定的等待时间；

a——即将爆破。

b——爆破。

图 1 规定的静液压试验程序

以上就是今天的分享！如果您对用于上述试验的软管静液压试验装置感兴趣，欢迎与我们联系！
