拖拉机-液压多路换向阀的试验系统原理图参见图 1 或图 2 所示的试验系统原理图。

1、油口无液压锁多路阀

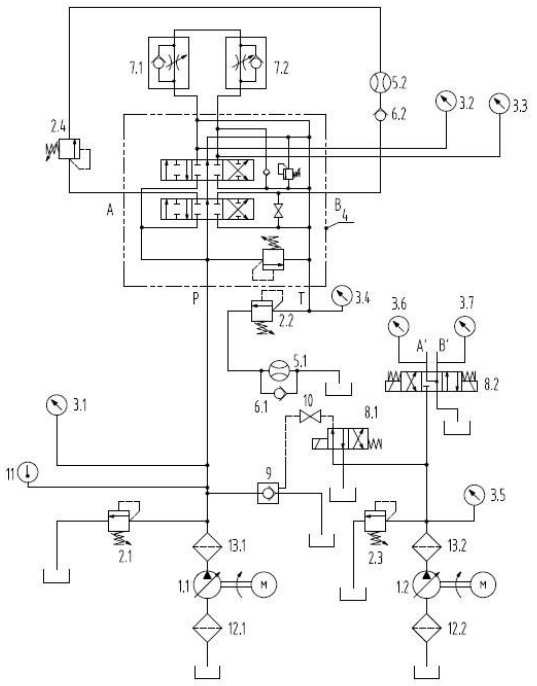

油口无液压锁多路阀试验系统原理图，见图 1。

标引序号说明：

1.1、1.2——液压泵；2.1～2.4——溢流阀；3.1～3.7——压力表（对瞬态试验，压力表3.1应接入压力传感器）；

4——被试多路阀；5.1、5.2——流量计；6.1、6.2——单向阀；7.1、7.2——单向节流阀；8.1、8.2——电磁阀；

9——阶跃加载阀；10——截止阀；11——温度计；12.1～12.2——过滤器；13.1～13.2——过滤器。

_{注 1：图形符号参见 GB/T 786.1。}

_{注 2：试验液动多路阀时，两端的控制油口分别与电磁换向阀 8.2 的 A'、B' 油口连通。}

图 1 油口无液压锁多路阀试验系统原理图

2、油口带液压锁多路阀

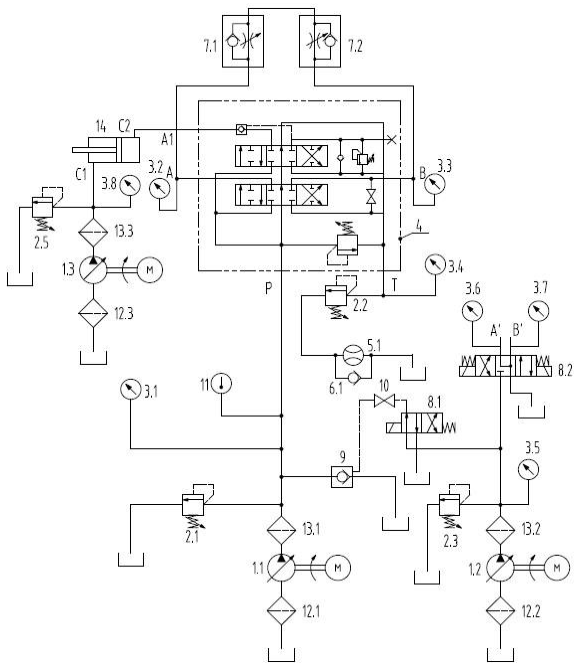

油口带液压锁多路阀试验系统原理图，见图 2。

标引序号说明：

1.1～1.3——液压泵；2.1～2.3、2.5——溢流阀；3.1～3.8——压力表；4——被试多路阀；5.1——流量计；

6.1——单向阀；7.1、7.2——单向节流阀；8.1～8.2——电磁阀；9——阶跃加载阀；10——截止阀；

11——温度计；12.1～12.3、13.1～13.3——过滤器；14——加载缸。

_{注 1：图形符号参见 GB/T 786.1。}

_{注 2：试验液动多路阀时，两端的控制油口分别与电磁换向阀 8.2 的 A'、B' 油口连通。}

图 2 油口带液压锁多路阀试验系统原理图
