今天给大家带来的分离是关于液压传动-滤芯试验方法之实际寿命与试验寿命的关联性的内容。

两个术语和定义：

1）试验寿命 t_L

滤芯在特定的试验条件下，参照 GB/T 18853 进行多次通过试验，在滤芯结构完整性全程符合要求的情况下，从试验开始至压差升高到极限压差的时间。

2）实际寿命 T_L

滤芯在特定的使用条件以及结构完整性全程符合要求的情况下，从开始使用至压差升高到极限压差的累计使用时间。

实际寿命与试验寿命的关联性

1、实际寿命与压差的关系

1.1 对于实际液压系统中的滤芯，在使用油液不变和指定流量、温度条件下测量滤芯压差。滤芯压差 ∆P 是滤芯使用时间 T 的函数，如公式（1）所示：

∆P=ƒ（T）·········································································（1）

注 1：T 为滤芯使用时间，即滤芯的累计工作时间。

注 2：根据常用工况与用户协商确定指定条件。

1.2 在特定的使用条件下，随着工作时间的不断延长，滤芯压差逐渐升高，当达到所允许的极限压差时实际寿命终结。实际寿命与压差的关系曲线 T-∆P 如图 1 所示。

图 1 实际寿命/试验寿命与压差的关系示意图

2、试验寿命与压差的关系

2.1 在实验室恒温、恒流量的试验条件下，假设被试滤芯上游添加的污染物浓度均匀稳定，则被试滤芯压差 ∆P 是试验时间t的函数，如公式（2）所示：

∆P=ƒ（t）··········································································（2）

2.2 在实验室指定的试验条件下，随着试验时间的不断延长，被试滤芯压差逐渐升高，当达到所允许的极限压差时，被试滤芯的试验寿命终结。试验寿命与压差的关系曲线 t-∆P 如图1所示。

3、使用时间与试验时间的关系

3.1 压差相等的原则

如果滤芯在实际使用中的工作流量和实验室的试验流量相同，滤芯寿命终止条件具有唯一性，在实际工况下和实验室条件下所允许的极限压差是相同的，即通过公式（1）和公式（2）可得到等式（3）：

∆P_i=ƒ（T_i）=ƒ（T_j）····································································（3）

注：i，j 分别表示压差相等时使用时间和试验时间对应的时间点。

3.2 使用时间/试验时间与压差的关系曲线

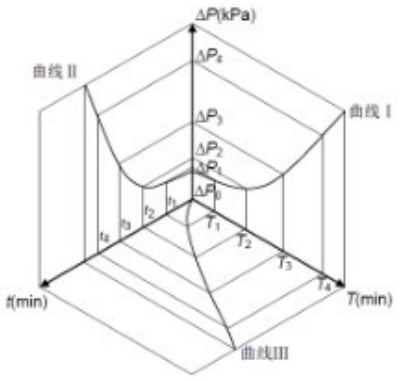

使用时间/试验时间与压差的关系曲线如图2所示，其中曲线Ⅰ表示使用时间与压差的关系，曲线Ⅱ表示试验时间与压差的关系，曲线Ⅲ由曲线Ⅰ与曲线Ⅱ拟合而成，由此建立使用时间与试验时间的对应关系。

标引序号说明：

曲线Ⅰ——使用时间与压差的关系曲线；

曲线Ⅱ——试验时间与压差的关系曲线；

曲线Ⅲ——使用时间与试验时间的关系曲线。

图 2 使用时间（T）/试验时间（t）与压差的示意图
