氟塑料衬里钢管、管件 pipes and fittings lined with fluoroplastics，由金属外壳与氟塑料衬里组成的管子与管件制品。管子一般是直管，管件包括弯头、三通、四通、异径管和法兰盖。

今天我们来学习关于该型钢管、管件相关要求及试验方法的内容。

1、要求

1.1 氟塑料衬里外观要求

氟塑料衬里色泽均匀，平整光滑，不得有起泡、裂纹和明显白痕等缺陷。衬里翻边面允许有少许的波浪面，但装配压紧后必须密封可靠。

1.2 水压试验

制品应进行水压试验，试验压力取设计压力的 1.5 倍，保压时间不少于 30min，不得出现泄漏及破裂现象。

注：该测试强度是基于常温和非腐蚀条件情况下测试的，在高、低温工况中设备的强度可能有变动；高、低温工况中的强度限制应由制造商与用户商定，或制造商根据实际经验来修正该值。

1.3 电火花试验

氟塑料衬里应进行电火花试验，试验电压为 10kV，不得有被击穿现象（没有出现击穿的火花或没有报警声音）。

1.4 负压试验

耐负压管制品应进行负压试验，氟塑料衬里不得出现明显变形、泄漏和破裂现象。

1.5 轴向相对伸长率

衬里管道的轴向相对伸长率 δ≤0.8%。

1.6 耐温试验

氟塑料衬里钢管、管件的高温和低温达到表 1 中规定的数值后，衬里应无明显变形、开裂等现象。

1.7 热胀冷缩试验

氟塑料衬里钢管、管件的冷热交替温度和循环次数达到 HG/T 4092 中规定的数值后，衬里应无明显变形、开裂和分层等现象。

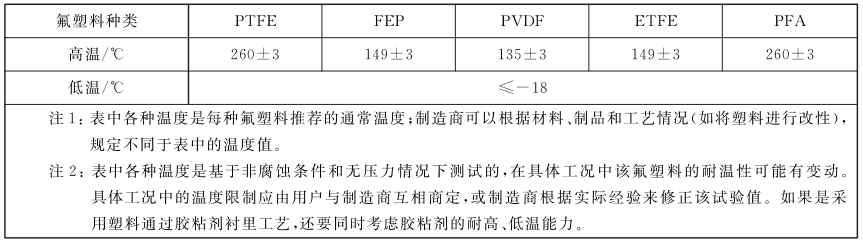

表 1 氟塑料试验温度

2、试验方法

2.1 氟塑料衬里外观要求

衬里外观采用目测方式检查。

2.2 水压试验

水压试验（正压试验）应按照 HG/T 4089 进行。

2.3 电火花试验

电火花试验应按照 HG/T 4090 进行。

2.4 负压试验

衬里耐负压试验应按照 HG/T 4093 进行。

2.5 轴向相对伸长率

试样至少要取三根 DN50，长度 500mm~1000mm 之间的衬里直管，升温至表 1 中规定的高温并恒温 15min，测出其高温时的轴向长度，再自然冷却至室温后，测出其室温时的轴向长度。

每个试样重复该试验，至少进行三次循环。将测出的轴向长度，取其算术平均值。

轴向相对伸长率按式（1）计算（取三位小数）：

δ=Δδ/A×100% …………………………（1）

式中：

δ——聚四氟乙烯衬里直管轴向相对伸长率，%；

Δδ——聚四氟乙烯衬里直管在 200℃ 和室温时轴向长度变化差的绝对值，单位为毫米（mm）；

A——聚四氟乙烯衬里直管室温时轴向长度，单位为毫米（mm）。
