液压隔离式蓄能器壳体的检测和试验方法：

1、材料化学成分分析：

1.1 材料化学成分分析试样的制备应符合 GB/T 222 的规定。

1.2 材料化学成分分析方法应符合 GB/T 223 的规定。

1.3 材料化学成分指标见表 1。

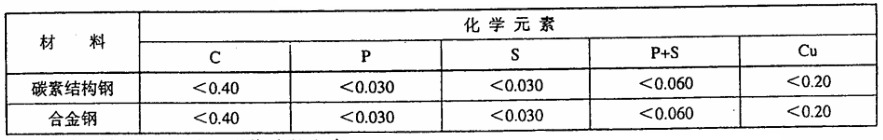

表 1 壳体材料化学成分指标

2、壳体硬度值测定：

囊式蓄能器壳体筒体部分硬度测定部位和测量点数按表 2 规定。隔膜式蓄能器壳体硬度值测定应符合图样规定。

表 2 囊式蓄能器壳体筒体硬度测定部位和测量点数

3、壳体最小壁厚的测定采用超声波测厚仪测定。

4、无损检测：

4.1 壳体超声波检测方法应符合 JB 4730 的规定。

4.2 壳体磁粉检测方法应符合 JB 4730 的规定。

4.3 壳体渗透检测方法应符合 JB 4730 的规定。

5、冷弯试验、拉伸试验、冲击试验：

5.1 冷弯试验的试样应按规定截取，试样尺寸和试验方法应符合 GB/T 232 的规定，压头直径按 GB 5099 选取。

5.2 拉伸试验试样应按规定截取，试样尺寸应符合 GB/T 228 的规定。拉伸试验方法应符合 GB/T 228 的规定。

5.3 冲击试验试样应按规定截取，试样尺寸及试验方法应符合 GB/T 229 的规定。

6、耐压试验：

6.1 囊式蓄能器和 B 型隔膜式蓄能器壳体的耐压试验采用液压试验。

液压试验一般以水为介质，其温度为：碳素钢壳体，不低于 5℃；低合金钢壳体不低于 15℃。试验压力为公称压力的 1.25 倍。充液前将壳体内部清理干净。充液时应逐渐增压，充液后如金属外表面有结露，应予以消除，保压时间不少于 3min。

6.2 A 型和 C 型隔膜式蓄能器壳体的耐压试验采用气压试验。

试验用气体应为干燥、洁净的空气或氮气，气体温度不低于 15℃。试验压力为公称压力的 1.5 倍，试验时应缓慢升至试验压力，保压 10min。

7、爆破试验：

7.1 爆破试验场地应有可靠的安全防护措施，并经单位安全部门检查认可。试验过程中，不得进行与试验无关的工作，无关人员不得在试验现场停留。

7.2 爆破试验应按以下步骤进行：

a）试件经无损检测合格后，用超声波测厚仪测定试件筒体壁厚（测定点数以能确定最小壁厚和爆破区为宜），确定并标出爆破区。

b）将试件充满水，与爆破试验设备连接，加压至公称压力，然后卸压到零，再升压到公称压力，再卸压至零，反复次数不得少于两次。排除试验系统中的气体。

c）从零开始升压至壳体破裂，记录进水量和相应的压力值。

d）评定爆破结果。

8、检测与试验记录：

制造单位应认真做好各项检测和试验的原始记录，正确填写报告，妥善保管好底片（包括原返修片）和资料，保存期限不应少于五年。
