船舶与海上技术-管路系统衬垫密封机械接头（以下简称接头）是一种工作压力范围为 0.7MPa~30MPa 的接头，可分为下列两种类型：

a）Ⅰ型：开槽平直管端的机械接头或附件；

b）Ⅱ型：平直管端的机械接头或附件。

按特性可分为下列 3 种类别：

a）1 类：刚性和约束性；

b）2 类：挠性和约束性；

c）3 类：挠性和非约束性。

今天我们来学习关于该型接头挠性试验的内容。

1、目的

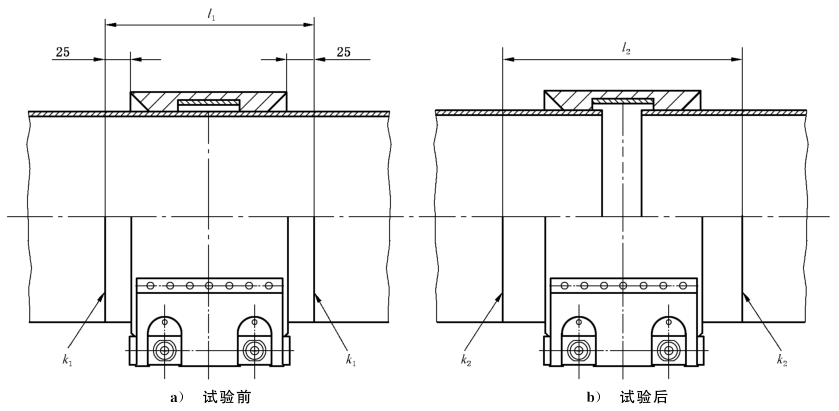

挠性试验用于检验Ⅰ型和Ⅱ型 2 类以及Ⅱ型 3 类接头的管子轴向位移和角位移，轴向位移示意图见图 1。

_{单位为毫米}

说明：

l₁——初始间距；l₂——试验后间距；

k₁——轴向位移试验之前管子外径上的刻线；k₂——轴向位移试验之后管子外径上的刻线。

图 1 轴向位移试验示意图

2、试验步骤

2.1 Ⅰ型 2 类

按照承制方的建议将管子开槽（轧或切），在远离管端距槽 25mm 处刻线。接头组装时应为管端接触，若接头允许，管端内侧接触。测量并记录两条刻线之间的距离。试样不应轴向约束。在试样内注满水并施加压力至 0.25 倍的接头工作压力或 0.69MPa，取较大者。测量并记录两条刻线之间的新距离。两个测量值之差即为轴向位移。角位移试验为，在无内压时向与轴向位移试验中相同的组装试样施加规定的弯矩，并测量总的弯曲角度。使用倾斜仪测量角度或通过测量与支持点之间的距离和挠度计算角度。

2.2 Ⅱ型 2 类

按照承制方的建议制备管子。进行角位移试验时，将接头安装在管子上，注入水并加压至工作压力，接头弯曲至试验角度。试验角度应为 1.5 倍的承制方规定的最大弯曲角度。接头在试验中应无破损或泄漏。弯曲时间不少于 10min。使用倾斜仪测量角度或通过测量与支持点之间的距离和挠度计算角度。

2.3 Ⅱ型 3 类

按照承制方的建议制备管子。接头组装时应为管端接触，若接头设计允许或承制方推荐，则应位于接头内部。在每个管子上距接头外端面 25mm 处刻线（见图 1）。测量并记录两条线之间的距离。试样内注满水并加压至工作压力。调整管子约束，对于长度不小于 254mm 的管子允许 10mm 的最大轴向位移。长度较小管子的最大轴向位移由承制方确定。测量两条刻线之间的距离并减去初始距离以确定管子轴向位移。对安装在管子弯曲处的接头进行角位移试验，注满水并加压至工作压力，弯曲角度为承制方指定的最大弯曲角度。在加压过程中接头应无泄漏。使用倾斜仪测量角度或通过测量与支持点之间的距离和挠度计算角度。持压时间应不少于 10min。

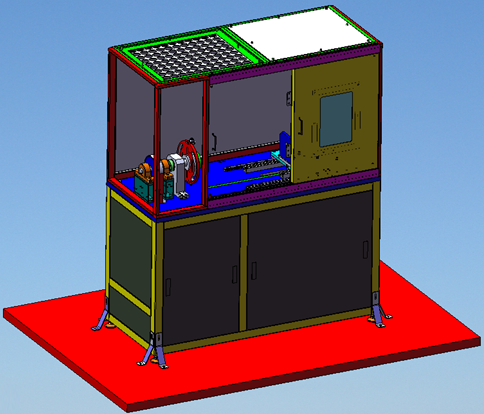

以上就是今天的分享！如果您对用于上述试验的接头挠性试验设备感兴趣，欢迎与我们联系！
