辅助真空泵 assist vacuum pump，是一种为汽车制动系统中的真空助力伺服装置提供补充真空源，且由电机驱动的真空发生装置。今天我们来学习关于辅助真空泵耐久性能试验方法的内容。

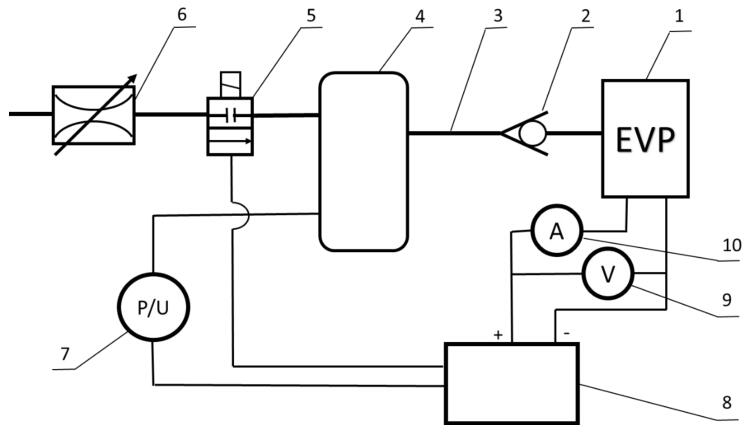

1——辅助真空泵；2——单向阀；3——真空管；4——真空灌；5——两位两通电磁阀；

6——节流阀；7——真空传感器；8——控制装置；9——电压表；10——电流测量装置

图 1 基本性能试验装置示意图

辅助真空泵的耐久性能项目包括：工作耐久性、振动耐久性及机械振动冲击性，对应的试验要求及方法如下：

1、工作耐久性

1.1 试验条件

工作耐久性试验包括次高温耐久性、高温耐久性和常温耐久性，一个试验循环的试验顺序和试验条件见表 1 和图 2。辅助真空泵的启动温度为泵体外表面的最高温度，试验中的升温过程由辅助真空泵的本身工作实现，试验次数包括升/降温过程中样件的工作次数。

表 1 工作耐久性一个循环试验顺序和试验条件

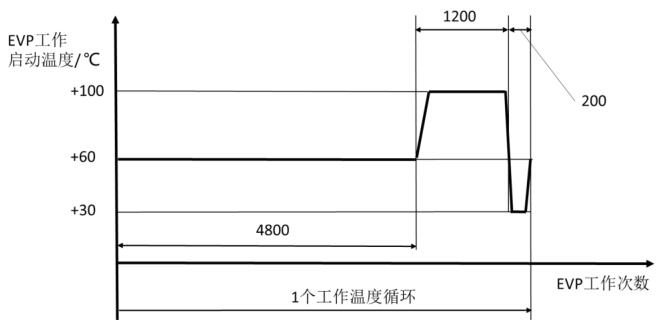

图 2 工作耐久性试验循环示意图

1.2 试验方法

1.3 被试样件按实车状态安装在耐久试验设备上，相关管路、电路连接见图 1。

1.4 启动真空泵，按图 2 规定的试验循环及表 1 规定的试验条件进行耐久性试验，共进行 49 个循环。

1.5 试验结束后，按要求进行常温性能试验；必要时解体样件，记录样件损坏情况。

2、振动耐久性

2.1 将被试样件通过固定支架按实车安装状态安装到振动试验台上。

2.2 启动低温试验箱，待环境温度达到 -40℃±2℃ 后 1h，启动振动试验台，按表 2、表 3 和图 3 规定的试验条件进行振动试验，电机的端电压为工作电压。

表 2 振动耐久性试验条件

 表 3 振动频谱密度

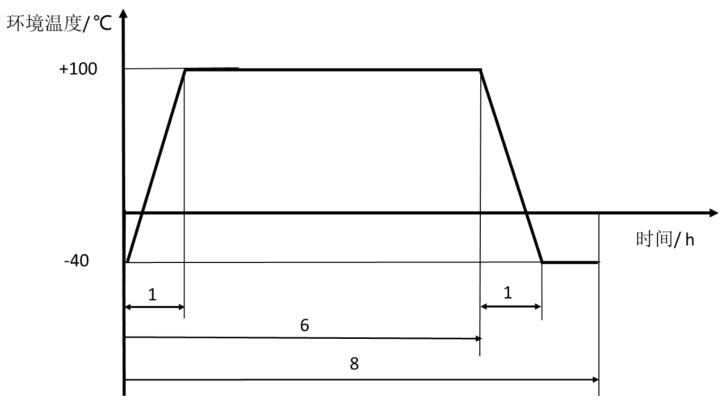

图 3 振动耐久性试验温度-时间关系

2.3 试验结束后，按要求进行常温性能测试；必要时解体样件，记录样件状态。

3、机械振动冲击性

3.1 将被试样件通过固定支架按实车安装状态安装到试验台上，并连接相关管路和电路。

3.2 按表 4 规定的试验条件进行上下、左右、前后方向各 40 次半正弦波的机械冲击振动试验。

表 4 机械振动冲击试验条件

3.3 试验结束后，按要求进行常温性能测试；必要时解体样件，记录样件状况。
