汽车用天然气滤清器(以下简称滤清器)一种以天然气为工作介质,在汽车的燃气供给系统中实现颗粒杂质过滤和液气分离的滤清器。今天我们学习关于该型滤清器过压强度及高低温耐久试验的内容。
1、过压强度试验
1.1 要求
按表 1 要求施加压力并保持压力到规定的时间,滤清器应无损坏、无变形。
表 1 过压压力和时间
类型 | 压力 MPa | 保压时间 min |
低压燃气滤清器 | 10(或最大工作压力的 4 倍) | 3 |
高压燃气滤清器 | 100(或最大工作压力的 4 倍) | 3 |
注:宜优先选择最大工作压力的 4 倍 |
1.2 试验方法
1.2.1 试验介质
采用水或液压油。
1.2.2 试验步骤
a)试验样件与压力源相连,压力供应管中要安装不小于 1.5 倍又不大于 2 倍工作压力的泄压阀和压力表。
b)打开泄压阀排气,待排气口出现试验液体后,关闭泄压阀。
c)开启压力泵进行升压,升压速率按照下表 2 要求执行。
表 2 过压强度试验参数
类型 | 压力 | |||
<5MPa | 5~10MPa | 10~50MPa | >50MPa | |
低压燃气滤清器 | 匀速升压到规定压力值 | 匀速升压,从在 5MPa 起(包含 5MPa)每增加了 1MPa 进行一次 10s 保压,当达到规定压力值后保压 3min | - | - |
高压燃气滤清器 | - | - | 匀速升压从 10MPa 起(包含 10MPa),每增加 10MPa,进行一次 10s 保压,当到达规定压力值后保压 3min | 匀速升压,从 50MPa 起(包含 50MPa),每增加 10MPa,进行一次 10s 保压,当到达规定压力值后保压 3min |
2、高低温耐久试验
2.1 要求
滤清器经过最低工作温度至最高工作温度的温度耐久试验后,应满足"气密性"的要求
2.2 试验方法
试验步骤:
在最大工作压力下,将试验件按以下方法进行试验,试验参数如下:
a)低温温度为 -40℃,升温时间不超过 2h;高温温度为 120℃,降温时间为不超过 2h;温度变化率不小于 1.33℃/min;
b)重复循环次数:24 次;

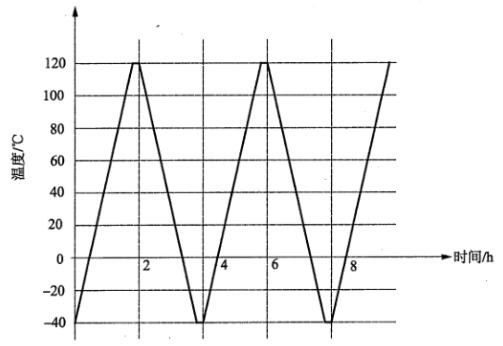

c)温度变化波形如图 1 所示。
图 1 温度变化波形图
以上就是今天的分享!如果您对用于上述试验的滤清器的过压强度试验装置及高低温耐久试验装置感兴趣,欢迎与我们联系!
