物探仪器按使用环境的不同可分为车载仪器、地面仪器、井下仪器及水下仪器四类,今天我们来学习关于物探仪器压力及密封试验的内容。
1、压力试验
压力试验可参照 DZ 0039.9-1992 规定的试验方法进行。试验步骤如下:
——将被试仪器放在压力试验装置中,被试仪器处于非工作状态;
——按产品标准要求设置压力参数;
——将试验装置的压力按压力试验升压阶梯图(见图 1)由正常大气压逐渐增加到规定的压力值,在此压力下保持 10min,再降至正常大气压;
——再将试验装置的压力按压力试验升压阶梯图由正常大气压逐渐升到规定的额定压力值,在此压力下保持 30min,再降至正常大气压;
——取出被试仪器,擦拭干净,在正常大气条件下恢复 30min;
——检查被试仪器外观应无刚性变形,被试仪器内应无油迹或水迹现象;
——被试仪器的性能应符合产品标准的要求。

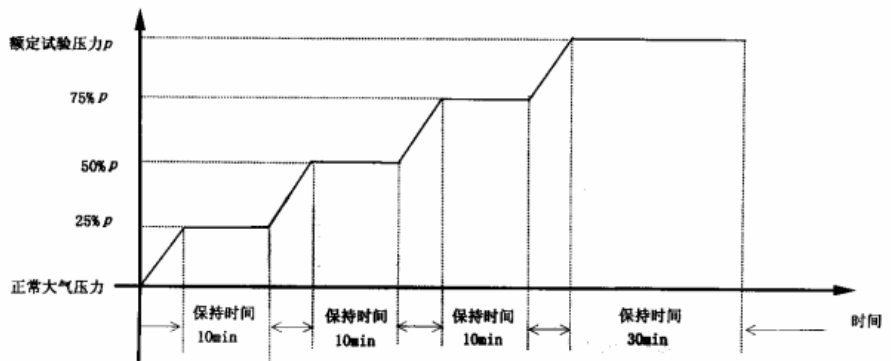

图 1 压力试验升压阶梯图
2、密封试验
2.1 水密性试验
水密性试验是检测被试仪器浸水后是否泄漏的试验,该试验可参照 GB 2423.23-1995 中第 8 章规定的方法进行。试验步骤如下:
——将被试仪器按产品标准的要求全部浸入水容器或高压水箱内,对被试仪器进行规定压强、持续时间的水密性试验;
——试验结束后应采用擦拭或室温下空气吹风的方式,将被试仪器的表面彻底吹干;
——被试仪器的性能应符合产品标准的要求。
2.2 气密性试验
气密性试验是检测含充气空间的仪器密封性的试验,该试验可参照 GB 2423.23-1995 中 6.5 和 9.5 规定的两种方法进行。
a)气泡试验方法步骤如下:
——压力容器中应装有由产品标准规定的试验液体,以便使被试仪器浸没到 10mm 以下的深度;
——试验液体应处于产品标准规定的大气条件下,试验液体的温度应保持在被试仪器的最高工作温度以上 1℃~5℃;
——将处于 15℃〜35℃ 的被试仪器以其密封面向上浸没在试验液体中,浸没时间至少 10min;
——具有一个以上密封面的被试仪器,应对每一个密封面进行试验;
——在试验持续时间内的任何时刻,不应出现明显的连续气泡、两个以上的大气泡或体积逐渐变大的附着气泡。
b)用质谱仪的示踪气体试验方法(适用于制造过程中或试验需要已充加氦的仪器)步骤如下:
——将已充气且密封封装的仪器立即转移到与质谱仪类型漏泄检测器相连接小室中;
——将小室内压力降到质谱仪能正常工作的范围;
——用于标定的标准漏率相比较的方法来确定测量漏率;
——除特殊情况外,测量应在封装后 30min 内完成;
——测量的结果应符合产品标准的要求。
