车用高压储氢气瓶组合阀门（以下简称组合阀门） assembly valve on high pressure hydrogen storage cylinder for vehicles，是一种由手动截止阀、自动截止阀、单向阀、温度驱动安全泄压装置（TPRD）以及温度传感器等部件组成的安装在车用高压储氢气瓶上的阀门。其工作压力不大于 70MPa、工作温度为 -40℃~85℃、固定在道路车辆上用作燃料箱的组合阀门。

下面我们来学习关于该型组合阀门气密性试验方法（真空舱法）的内容。

组合阀门按照以下的规定，在常温条件下分别在（2±0.5）MPa 和不低于 1.25p 的压力下进行气密性试验，试验介质为纯氦气。根据组合阀门的结构分别进行内漏和外漏试验。

合格指标：氦气漏率不应超过 7.5mL/h。

1、试验原理与方法

1.1 试验原理

将组合阀门与增压管路连接，置于真空舱体中。测试时，将组合阀门用纯氦气加压至试验压力，当组合阀门存在泄漏时，氦气进入真空舱并被吸入检漏仪，检漏仪显示出漏率。

1.2 检漏系统

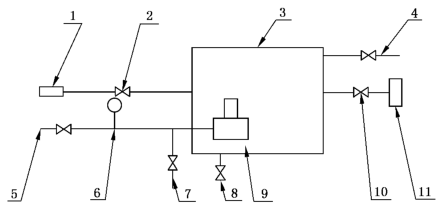

真空舱气密性试验系统原理图见图 1。

标引序号说明：

1——标准漏孔；2——标准漏孔前端阀门；3——真空舱；4——置换气体出口；5——增压管路；6——压力表；

7——排气管路；8——置换气体入口；9——组合阀门；10——检漏仪前端阀门；11——氦质谱检漏仪。

图 1 真空舱气密性试验原理图

2、试验装置、设备和仪器

试验装置、设备和仪器应满足以下要求。

a）检漏仪应采用氦质谱检漏仪，氦质谱检漏仪应满足 GB/T 13979 的技术要求。

b）标准漏孔应选择薄膜渗氦型标准漏孔，标准漏孔漏率 Q 应不大于 1×10^-7Pa·m³/s。

c）真空舱容积应与组合阀门尺寸相适应，真空舱内表面应进行电化学抛光处理。

d）检漏系统校准完毕后，试验装置应具备直接显示系统有效最小可检漏率的功能。

e）试验装置应能自动、准确、实时地显示、记录和保存包括时间、压力和泄漏率等在内的试验数据，根据采集的泄漏率和时间数据，自动绘制时间、压力、泄漏率曲线图。时间、压力、泄漏率的数据采集频率不低于 3 次/s。实时存储的所有原始试验记录应不可更改。

3、一般要求

试验过程应满足如下要求：

a）氦质谱检漏仪在检漏前应按照使用说明书调整仪器各项工作参数，使仪器处于最佳工作状态；

b）试验时应实时显示、记录和保存包括时间、压力和泄漏率等在内的试验数据。

4、试验步骤

4.1 系统连接

按图 1 连接气密性试验系统，根据组合阀门容积选择容积相适应的真空舱，标准漏孔应安装在靠近组合阀门位置。保持标准漏孔前端阀门和检漏仪前端阀门处于关闭状态。

4.2 系统校准

开始气密性试验前应对系统进行校准，方法如下。

a）打开检漏仪前端阀门，启动检漏仪，打开标准漏孔直至氦质谱检漏仪信号稳定。

b）将标准漏孔开启至输出信号稳定的时间记录为检测时间 t_d，将稳定的仪器读数记为 M₂。

c）将标准漏孔关闭，待氦质谱检漏仪读数稳定时记录背景读数 M₁。

d）初始的系统灵敏度 S₁ 应按式（1）计算：

S₁=Q/（M₂-M₁）…………………………（1）

式中：Q——标准漏孔漏率，单位为帕立方米每秒（Pa·m³/s）。

e）校准完成后，读取系统有效最小可检漏率，其数值应不大于标准漏孔漏率，同时应满足 M₁×S₁≤Q。

4.3 氦泄漏检测

4.3.1 保持标准漏孔前端阀门关闭，启动检漏仪，待氦质谱检漏仪读数稳定时记录背景读数 M₅。当 M₅×S₁≤Q 时，继续测试。

4.3.2 用氦气将组合阀门增压至试验压力，完成增压后需静置。

4.3.3 完成静置后开始检测，达到检测时间 t_d 后，记录仪器输出读数 M₆。若输出信号不稳定，延长检测时间至输出信号稳定。

4.4 检测系统最终校准

气密性试验工作完成后，应进行真空舱检测系统最终校准。将组合阀门内压力泄压至 0MPa，组合阀门仍放置在真空舱内并保持标准漏孔关闭，测定仪器读数 M₃，再次开启标准漏孔，仪器输出读数增大至 M₄。按式（2）计算最终的检测系统灵敏度 S₂：

S₂=Q/（M₄-M₃）…………………………（2）

式中：Q——标准漏孔漏率，单位为帕立方米每秒（Pa·m³/s）。

当 M₃×S₂≤Q、最终灵敏度 S₂ 与初始灵敏度 S₁ 偏差在 35% 以内且系统有效最小可检漏率不大于标准漏孔漏率时，检测结果有效。否则，重新校准后再次进行检测。

5、检测结果

对检测系统进行最终校准合格后，由下述规定确定组合阀门氦泄漏率 Q_He：

a）当输出信号不改变，即 M₆=M₅，应记录为"低于系统的可探测范围"和检测合格；

b）当输出信号 M₆ 超过系统可探测范围，应记录为"大于系统可探测范围"和检测不合格；

c）当输出信号 M₆ 发生改变（但输出信号在可检范围），应按式（3）确定 Q_He：

Q_He=S₁（M₆-M₅）…………………………（3）

式中：Q_He——组合阀门氦泄漏率，单位为帕立方米每秒（Pa·m³/s）。

注：1 Pa·m³/s=9.9 std·cm³/s=9.9 mL/s=594 mL/min=35 640 mL/h。
