加氢站氢气阀门的水压、水压强度及弯曲试验方法

2023-05-06 0 编辑:亿威仕 | 市场部

今天给大家带来的分享是关于加氢站氢气阀门的水压、水压强度及弯曲试验方法的内容。

1、水压试验

1.1 试验方法

封堵阀门出气口,将阀门进气口与压力源连接,打开阀门,在常温下对阀门进气口缓慢施加至不低于阀门最大允许工作压力 1.5 倍的液压,并保压 10min。

1.2 合格指标

阀门不应发生泄漏或破裂。

2、水压强度试验

2.1 试验方法

阀门水压试验合格后,继续加压至不低于阀门最大允许工作压力的 2.4 倍,并保压 1min。

2.2 合格指标

阀门应不发生破裂。

3、弯曲试验

3.1 试验方法

试验步骤如下:

a)将阀门安装在试验装置上,见图 1。阀门进气口与气源连接,进气口管路长度应不小于 300mm,阀门出气口应与刚性支撑连接,支撑面到阀门出气口的距离应不小于 25mm;

b)检查阀门进出气口连接的密封性,若存在泄漏应重新安装;

c)关闭阀门,从阀门入口充入氢气至阀门最大允许工作压力的 0.05 倍,然后在距离阀门进气口 300mm 处施加表 1 规定的载荷。15min 后在不移除载荷的情况下,按规定的试验方法进行泄漏试验;

d)重复 4 次上述 c)的操作,每次卸去载荷,旋转阀门 90°,打开和关闭阀门各 3 次;

e)拆下阀门,按规定的试验方法进行泄漏试验。

单位为毫米

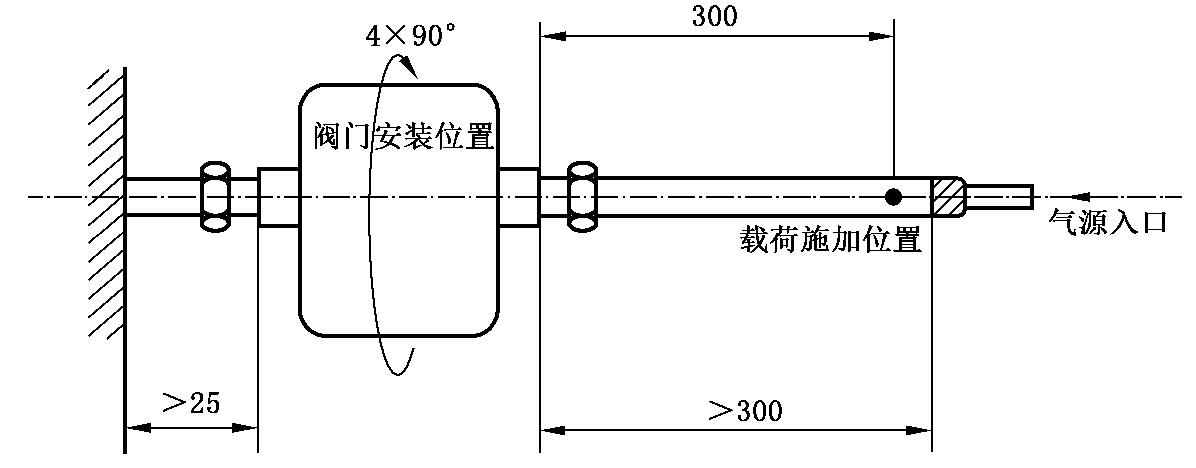

图 1 弯曲试验示意图

图 1 弯曲试验示意图

表 1 弯曲试验载荷要求

管路外径 /mm重量 /kg
3.18 0.9
6.951.6
9.53 2.3
12.74.5
19.18.2
25.414.5

3.2 合格指标

阀门不应发生变形、泄漏和破裂;泄漏试验的测试结果应符合规定的要求。


以上就是今天的分享!如果您对用于上述试验的加氢站阀门水压(强度)试验机弯曲试验装置感兴趣,欢迎与我们联系!
