今天给大家带来的分享是关于船舶管路及压力容器用安全阀的性能要求及试验方法的内容。

1、性能要求

1.1 动作性能

1.1.1 安全阀的开启压力偏差应符合下列要求：

a）当开启压力小于 0.5MPa 时，开启压力偏差为 ±0.014MPa；

b）当开启压力不小于 0.5MPa 极限偏差时，开启压力偏差为 ±3% 的开启压力。

1.1.2 安全阀的排放压力应符合下列要求：

a）蒸汽用安全阀的排放压力应不大于开启压力的 103%；

b）空气或其他气体用安全阀的排放压力应不大于开启压力的 110%；

c）水或其它液体用安全阀的排放压力应不大于开启压力的 120%。

1.1.3 安全阀的启闭压差应符合下列规定：

a）蒸汽用安全阀的启闭压差按表1的规定：

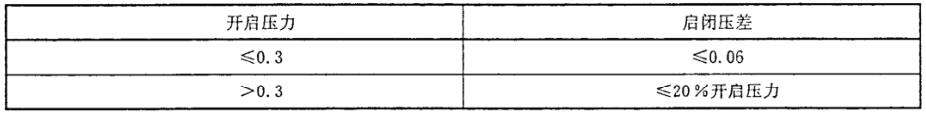

表 1 蒸汽用安全阀的启闭压差

_{单位为兆帕}

b）空气或其他气体用安全阀的启闭压差按表 2 的规定；

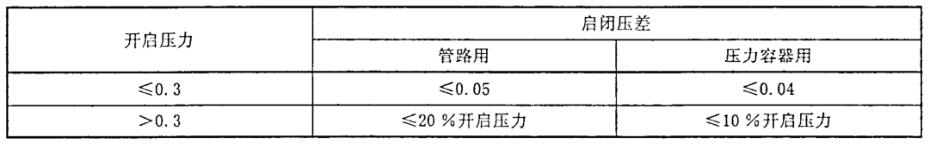

表 2 空气或其他气体安全阀的启闭压差

_{单位为兆帕}

c）水或其他液体用安全阀的启闭压差按表 3 的规定。

表 3 水或其他液体用安全阀的启闭压差

_{单位为兆帕}

1.1.4 安全阀的开启高度应符合下列规定：

a）全启式安全阀的开启高度不小于流道直径的四分之一，其偏差为平均值的 ±5%；

b）微启式安全阀的开启高度不小于流道直径的二十分之一或四十分之一，当介质压力上升到规定的排放压力的上限值以前，开启高度应达到设计规定值。

1.2 密封性

安全阀的密封性应符合下列要求：

a）蒸汽用安全阀以目视或听音的方法检查阀的出口端应无蒸汽泄漏现象，则密封试验合格；

b）空气或其他气体用金属密封面安全阀，检查每分钟泄漏气泡数应符合表 4 的规定；

表 4 每分钟泄漏气泡数

c）水或其他液体用安全阀在额定压力时持压 2min 内，密封面处不应有流淌的水珠。

1.3 额定排量

安全阀的额定排量应不大于试验测量排量的 90%。当采用排量系数方法时，额定排量应按下列二者之一计算：

a）理论排量乘以排量系数，再乘以 0.9；

b）理论排量乘以额定排量系数。

2、试验方法

2.1 试验准备

2.1.1 试验介质

安全阀的试验介质按表 5 的规定。

表 5 安全阀试验介质

2.1.2 安全阀的试验用压力表

试验用压力表应经校验，其精度不低于 1 级。试验压力应在压力表量程的三分之一至三分之二的范围内，表盘直径应大于或等于 100mm。

2.1.3 安全阀的试验要求

试验应符合下列要求：

a）用水或其他液体介质试验时，应先将阀腔内的空气排除干净，试验完毕须及时排除残留在阀腔内的液体；

b）压力表接口应靠近安全阀的进口端；

c）安全阀应直接连接在能使阀开启足够大的容器上进行试验。

2.2 试验项目

2.2.1 动作性能试验

2.2.1.1 对每一通径的被试阀门，应采用 3 种有较大差别的弹簧进行试验。当需要对一个通径的阀门进行 3 种压力的试验时，可以在一台阀门上用3种有较大差别的弹簧来进行，也可以在3台同样通径的阀门上以 3 种较大差别的整定压力来进行。为了确保其性能具有满意的重复性，每一试验应至少进行 3 次。

2.2.1.2 安全阀的开启压力的偏差应符合 1.1.1 条要求。

2.2.1.3 安全阀的排放压力应符合 1.1.2 条要求。

2.2.1.4 安全阀的启闭压差应符合 1.1.3 条要求。

2.2.1.5 安全阀的开启高度应符合 1.1.4 条要求。

2.2.2 密封性试验

2.2.2.1 安全阀的密封试验压力应符合下列规定：

a）蒸汽用安全阀的密封试验压力为 90% 开启压力或回座压力最小值，取二者中较小值；

b）空气或其他气体用安全阀的密封试验压力，当开启压力小于 0.3MPa 时，比开启压力低 0.03MPa，当开启压力不小于 0.3MPa时，为 90% 开启压力。

2.2.2.2 安全阀的密封性能应符合 1.2 条要求。

2.2.3 排量试验

排量试验方法按 GB/T 12241 的规定。结果应符合 1.3 条要求。
