真空制动软管总成的性能试验方法：

1、缩颈后内孔通过量

按 GB 16897-2022 5.3.1 进行试验。对于厚壁真空制动软管总成，量规的外径为制动软管公称内径的 75%；对于薄壁真空制动软管总成，量规的外径为制动软管公称内径的 70%。如真空制动软管总成带有内置或外置单向阀、消音管等附件，试验时应拆除。

2、耐负压后外径变化量

将自由长度为 300mm±5mm 的真空制动软管总成试样一端封堵，测量并记录试样外径。将试样另一端连接到真空压力源上，向其施加 -85kPa±3kPa 的真空度，保持 5min 后，在该真空度下测量试样变形最大部位的外径。试样施加真空度前、后外径变化量即为耐负压后外径变化量。

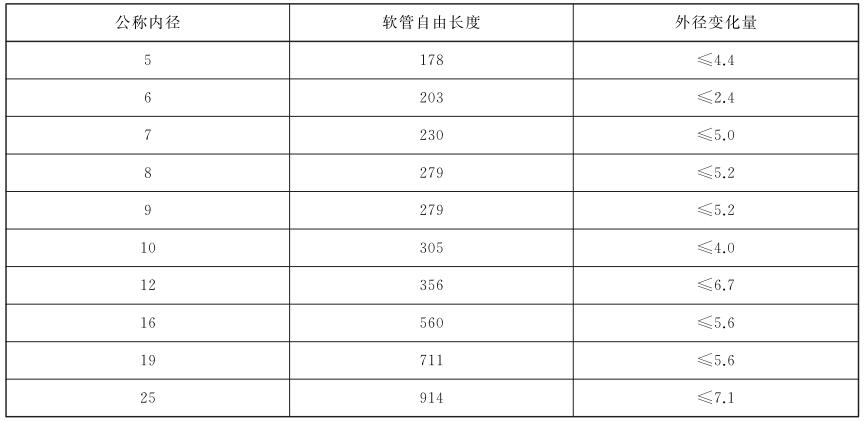

表 1 耐弯曲后外径变化量

_{单位为毫米}

3、爆裂强度

拆除连接件、内置或外置单向阀、快插接头等。将真空制动软管总成试样一端连接到压力系统上，充满水，排出所有空气后封堵另一端。以 6.2MPa/min±0.7MPa/min 的速度施加压力，直到试样接头脱落、泄漏或软管损坏，记录最大压力和破坏类型。

4、耐弯曲后外径变化量

取一根自由长度符合表 1 规定的制动软管，在 A 处做好标记，测量并记录标记处的外径，然后以自然曲率弯曲制动软管至两端接触，如图 1 所示，再次测量标记处外径。弯曲前、后外径的差即为耐弯曲后外径变化量。

图 1 耐弯曲后外径变化示意图

5、黏合强度

按 GB 16897-2022 6.3.7 进行试验。

6、耐热性

6.1 真空制动软管总成试样自由长度按表 2、表 3 的规定，测量软管外径并记录。

6.2 将试样放置在温度为 125℃±2℃ 的高温箱中保持 96h~98h，期间应保持试样真空度为 -85kPa±3kPa。

6.3 取出试样，在室温下放置并卸除压力，在 5min 内完成试样变形最大部位的外径的测量，按式（1）计算试样外径变化率。

ΔD=（D₂-D₁）/D1×100…………………………（1）

式中：

ΔD——外径变化率，%；

D₁——试验前外径，单位为毫米（mm）；

D₂——试验后外径，单位为毫米（mm）。

6.4 将测量外径后的试样在室温下放置 5.0h~5.5h 后，将其绕芯轴弯曲 360°，肉眼检查外观质量。橡胶软管用芯轴直径为其外径的 5 倍，塑料软管用芯轴直径按表 2 规定。

6.5 将弯曲后的试样一端连接到压力系统上，充满水，排出所有空气后封堵另一端。以 6.2MPa/min±0.7MPa/min 的速度施加压力至 1.20MPa±0.07MPa，保持 60s±10s，观察试样是否泄漏。

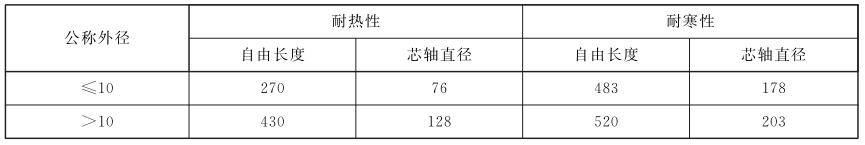

表 2 塑料软管耐热性、耐寒性试验用芯轴直径

_{单位为毫米}

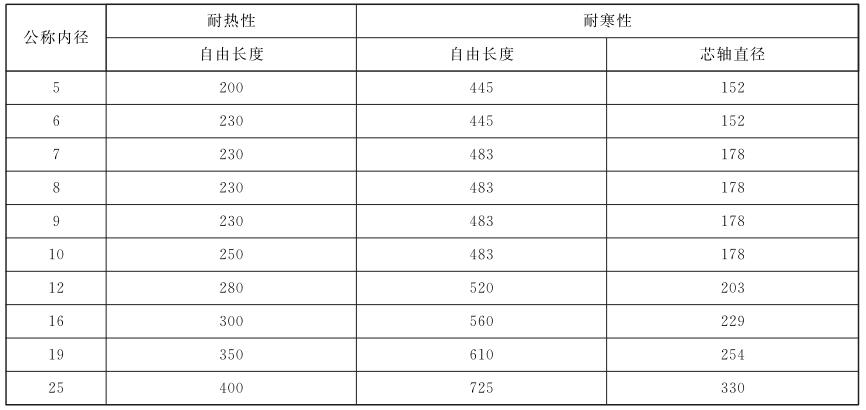

表 3 橡胶软管耐热性、耐寒性试验用芯轴直径

_{单位为毫米}

7、耐寒性

取一根真空制动软管总成试样，软管自由长度按表 2、表 3 的规定。将试样以自由状态与表 2、表 3 规定的芯轴一同放置在温度为 -40℃±2℃ 的低温箱中，保持 70h±2h。在该温度下，以匀速在 5s 内将试样绕芯轴弯曲至少 180°，在室温下肉眼检查试样外表面有无裂纹并记录。然后将试样一端连接到压力系统上，充满水，排出所有空气后封堵另一端。以 6.2MPa/min±0.7MPa/min 的速度施加压力至 1.2MPa±0.07MPa，保持 60s±10s，观察试样是否泄漏。

8、耐臭氧性

按 GB 16897-2022 5.3.9 进行试验。

9、耐燃料性

9.1 取自由长度为 300mm±5mm 的真空制动软管总成试样，在试样中充满符合 GB/T 1690-2010 表 A.1 规定的试验液体 B 后，在室温下放置 48h±2h。

9.2 试样排出试验液体 5min 后，按 1 进行试验。

9.3 试样排出试验液体 10min 后，将试样连接到真空压力源上，向其施加 -85kPa±3kPa 的真空度，保持至少 5min，观察试样是否泄漏。

9.4 按 GB 16897-2022 6.3.7进行试验。

10、耐变形性

10.1 制取长度为 25.4mm 的制动软管试样，测量并记录试样外径。

10.2 按表 4 选取相应的限位块（长度≥25.4mm），将其插入试样全长。

10.3 将试样放置在加压装置上，向试样逐渐施加压缩负荷，如图 2 所示，使试样变形后尺寸逐渐达到限位块的厚度，保持压缩状态 5s 后卸去负荷，记录压缩负荷。

10.4 重新向试样施加压缩负荷，使试样变形后尺寸达到限位块的厚度，保持压缩状态 5s 后卸去负荷，共进行 4 次，每两次之间允许有 10s 的间隔。记录最后一次的压缩负荷。

10.5 取下试样，在室温下放置 60s 后，再次测量并记录试样外径。试样外径保持率按式（2）计算。

ΔD=D₂/D₁×100…………………………（2）

式中：

ΔD——外径保持率，%；

D₁——试验前外径，单位为毫米（mm）；

D₂——试验后外径，单位为毫米（mm）。

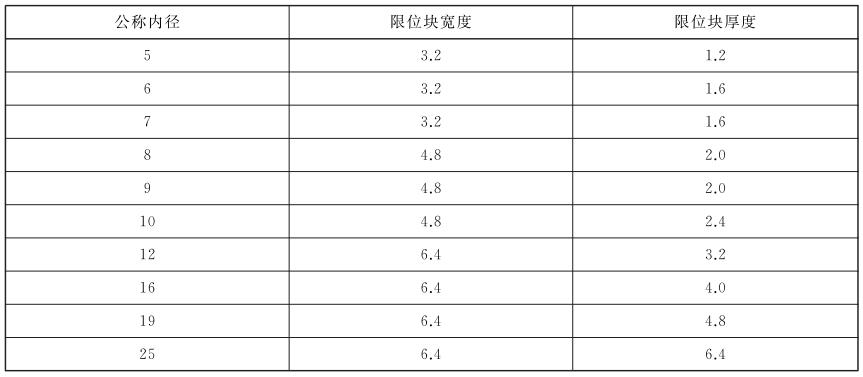

表 4 限位块尺寸

_{单位为毫米}

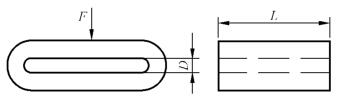

标引序号说明：

F——压缩负荷；

D——限位块厚度；

L——试样长度。

图 2 耐变形性试验示意图

11、接头耐腐蚀性

按 GB 16897-2022 5.3.12 进行试验。
