气举阀调定作法：

1、试验准备

1.1 准备试验用气举阀

1.2 采用"套筒式"气举阀压力调试装置，如图 1 所示。

2、调定步骤

2.1 气举阀充气

将气举阀波纹管内充入氮气，充气压力应比工艺设计要求的压力高 140kPa。

2.2 气举阀恒温

将气举阀放入 15℃ 的恒温水浴中 30min。

2.3 气举阀调压

从恒温水浴中取出气举阀，30s 内插入调试装置中（取阀时避免手持气举阀的气室位置）。用气压打开气举阀，调定气室压力。各级阀的打开压力应比设计压力高 70kPa。若调定时间超过 30s，则从调试装置取出该气举阀，并放回恒温水浴中不少于 15min，然后继续进行调定压力操作。

2.4 气举阀水静压老化校验方法

2.4.1 安装尾堵、铜垫，并将气举阀放入老化器中，加压至 34450kPa（5000psi）保持 15min。释放压力后，再加压到 34450kPa（5000psi）。重复加压、放压操作不少于三次。

2.4.2 将气举阀从老化器中取出，卸下尾堵、铜垫，放回恒温水浴中，恒温不少于 30min。

2.4.3 从恒温水浴中取出气举阀，装入调试装置中检查开启压力。开启压力值变化若大于 34.45kPa（5psi），则重复步骤 2.4.1 至 2.4.2，直至开启压力值变化小于 34.45kPa（5psi）时为止。

2.5 气举阀的调定

将老化校验后的气举阀重新装入调试装置上，按照设计压力进行压力调定。

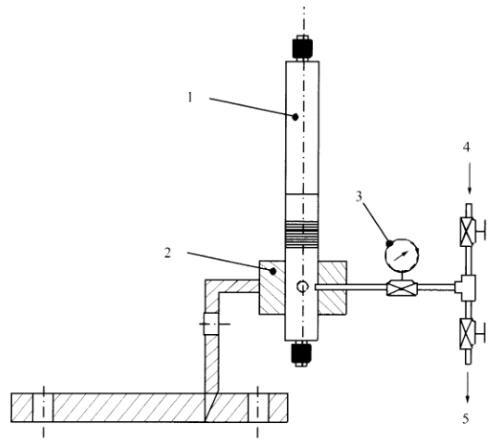

说明：1——气举阀；2——环形罩试验器；3——压力表；4——进气道；5——排气道。

图 1 "套筒式"气举阀压力调试装置示意图
