制动软管(brake hose)是指制动系统中用于传输液能和气能给制动器或助力器的柔性管。气压制动橡胶软管总成由两端的金属基制动软管接头(或夹箍)和中间的制动软管组成。下面我们来学习关于气压制动软管总成的屈挠疲劳试验的内容。
1、试验装置
1.1 试验装置由屈挠循环装置和压力循环装置两个部分组成。
1.2 屈挠循环装置由移动端和固定端两个部分组成。移动端可控制试样一端水平往复移动,移动频率为 1.7Hz±0.1Hz;固定端用于固定试样另一端。试样安装状态如图 1 所示。
1.3 压力循环装置在整个试验期间可实现对试样进行加压和卸压循环,加、卸压速度由孔径为 ϕ1.60mm、厚度为 0.8m 的节流装置控制。

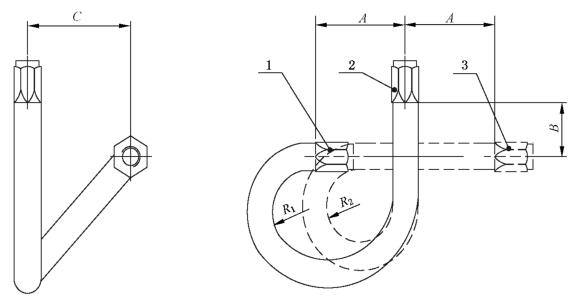

标引序号说明:
1——移动端极左位置;2——固定端;3——移动端极右位置;
A——固定端往复行程;B——固定端与移动端Y向空间位置尺寸;C——固定端与移动端Z向空间位置尺寸;
R1——软管移动端极左位置时软管的曲率半径;R2——软管移动端极右位置时软管的曲率半径。
图 1 屈挠疲劳试验试样安装状态
2、试样预处理
2.1 按表 1 规定的软管自由长度准备气压制动橡胶软管总成试样。
2.2 将试样两端接头封堵后按“接头耐腐蚀性”要求进行试验。
2.3 耐腐蚀性试验完成后,以铅锤状态将试样放置在 100℃±2℃ 的高温箱中保持 70h±2h。
2.4 取出试样,在室温下放置 2h 后,按“3”进行试验。
表 1 自由长度及安装位置
单位为毫米
公称内径 | 自由长度 | 安装位置 | |||||||
移动端极右位置 | 移动端极右位置 | ||||||||
A | B | C | R1a | A | B | C | R2a | ||
≤6 | 255 | 75 | 70 | 95 | 34 | 75 | 70 | 95 | 30 |
>6~10 | 280 | 75 | 90 | 115 | 43 | 75 | 90 | 115 | 33 |
>10 | 355 | 75 | 100 | 125 | 56 | 75 | 100 | 125 | 46 |
a 参考值,软管弯曲的平均曲率半径。 |
3、试验程序
3.1 将预处理后试样的一端固定在屈挠循环装置的固定端,并连接至压力循环装置。试样的另一端连接在屈挠循环装置的移动端并封堵。试样安装后应处于自然弯曲状态,不应出现任何外力下的扭曲。试样安装后相对位置尺寸见表 1。
3.2 启动压力循环装置,使气压从 0MPa 升至 1.0MPa,保持 60s±5s,然后使气压从 1.0MPa 降至 0MPa,保持 60s±5s。
3.3 启动屈挠循环装置,使试样移动端从图 1 所示位置 1 水平移至位置 3,然后再返回位置 1,此为一个循环。累计进行 100 万次循环试验,试验频率为 1.7Hz±0.1Hz。
3.4 试验结束后,对试样施加 1.00MPa±0.07MPa 的空气压力,保持 120s±10s,观察试样是否泄漏。
