钢铝复合散热器（steel-aluminum compound radiator，以下简称散热器）是一种由立柱钢管与铝翼管胀接复合后，再与上下钢管联箱组合焊接成型的散热器。

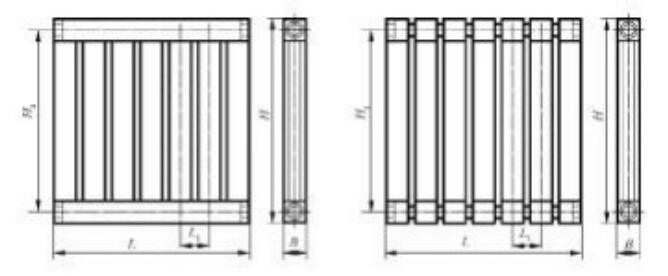

a）装饰罩整组卡装	b）装饰罩单柱卡装
说明：L——组合长度；H1——同侧进出水口中心距；B——宽度；H——高度；L1——柱间距。
图 1 散热器结构示意图

今天我们来学习关于该型散热器的性能试验方法。

1、工作压力

1.1 散热器试验压力应为工作压力的 1.5 倍。

1.2 散热器压力试验应采用液压或气压试验方法，在专用试验台上逐组检验；压力计精度不应低于 1.5 级，量程为 2.5MPa。

1.3 液压试验时稳压时间应为 2min，散热器不渗漏为合格；气压试验时稳压时间应为 1min，散热器在试验水槽中不冒气泡为合格。

2、名义散热量

名义散热量检验应符合 GB/T 13754 的规定。当同侧进出水口中心距 300mm≤H1≤700mm 时，检验样品的长度为（1000±100）mm；900mm≤H1≤1800mm 时，检验样品的长度为（500±100）mm。

3、胀接质量

胀接复合剪应力应按附录 A 的规定检验。

4、焊接质量

焊接质量应采用目测方法检验。

5、螺纹质量

散热器接口管螺纹应采用目测方法检验后，再采用 B 级螺纹规检验。

6、涂层质量

6.1 涂层附着力应按 GB/T 9286-1998 中 1.4 的规定检验。

6.2 涂层耐冲击性应按 GB/T 1732 的规定检验。

6.3 涂层表面质量应采用目测方法检验。

7、尺寸与偏差

7.1 钢管壁厚应采用精度为 0.02mm 的游标卡尺或壁厚千分尺检验。

7.2 钢管外径和铝翼管内径应采用精度为 0.02mm 的游标卡尺检验，壁厚应采用壁厚千分尺检验。

7.3 外形尺寸与极限偏差应采用精度为 0.02mm 的通用量具检验。

7.4 形位公差应采用宽座直角尺、塞尺和不低于三级的平台配合检验。
