石油压力计测试装置的组成与原理以及检验规则：

1、装置的组成与原理

装置主要由恒温设备、压力发生器（活塞式压力计或数字压力计、造压系统和增压系统）、计算机控制操作台（信号采集和控制处理系统）等部分组成（见图 1）。

待校验的各类井下压力计、压力表、压力传感器或温度计安装在装置中，装置提供压力与温度两种基准数据，按相关产品标准的试验流程实现待校验仪器的校准。装置由计算机控制操作台采集和处理装置的各类传感器信号，并将控制信号传输给相关执行机构。压力发生器依据压力设定值，通过伺服控制技术和增压泵，驱动丝杠旋转，进而实现压力源的自动加减载与调节，实时压力值在允许误差范围内自动补偿调节。恒温设备在计算机的控制下，依据设定温度值，采用PID控制技术自动调节、控制和显示实时温度。

装置的压力与温度控制集成在同一软件平台上，设置必要的参数后，由软件程序自动模拟仪器校验过程，实现操作过程的自动化。

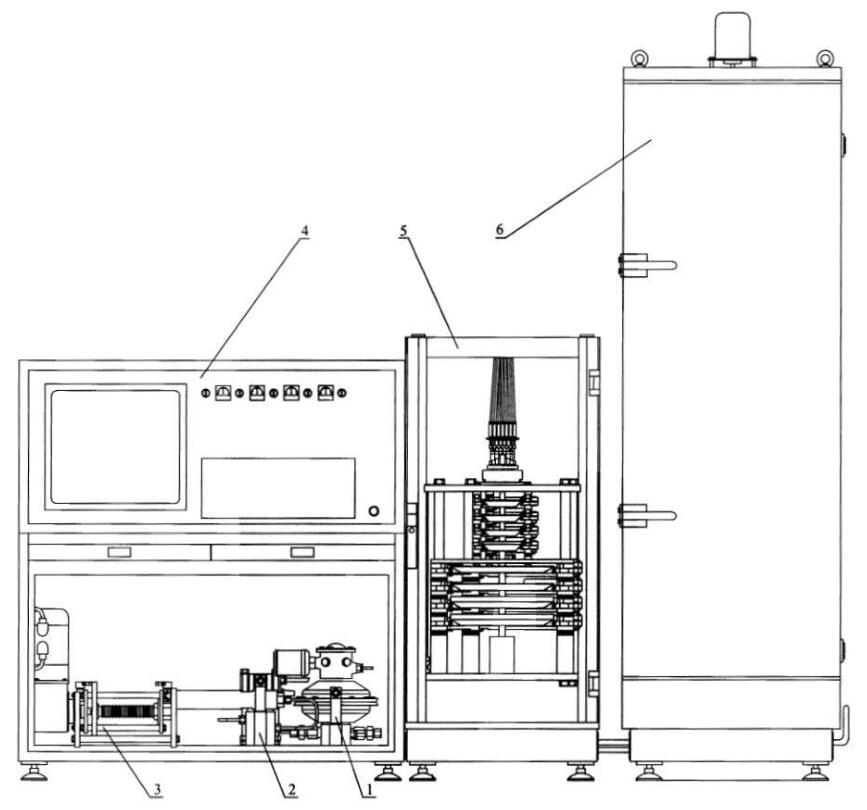

说明：1——气动增压系统；2——数字压力计；3——造压系统；4——计算机控制操作台；5——活塞式压力计；6——恒温设备。

图 1 装置结构示意图

2、检验规则

2.1 出厂检验

每套装置都应通过出厂检验，出厂检验项目见表 1。

表 1 检验项目及要求

2.2 型式检验

有下列情况之一，应按表 1 检验项目进行型式检验：

a）新产品或老产品转厂生产时的试制定型鉴定。

b）正式生产后，如结构、材料、工艺等有较大改变时。

c）正常生产时，连续或累积生产 30 套后。

d）仪器停产1年以上，恢复生产时。

e）出厂检验结果与上次型式检验有较大差异时。

f）质量监督机构提出要求时。

2.3型式检验抽样方案

在 2.2 中 a）、b）、c）、f）项情况下，从试制品中任取一台，作为被检样本；在 d）、e）项情况下，应随机抽取同一批产品中的两台，作为被检样本。

2.4 判定规则

出厂检验项目全部合格后，方可出厂。不合格项目允许返修，并按本标准进行复检，复检合格，方可允许出厂。

当被检样本检验项目全部符合本标准时，则型式检验通过。若有检验项目不符合时，在不涉及产品设计方案、产品原材料和重要工艺问题时，经整改后，允许补做试验，复检样本只检验被检样本的不合格项目，经检验全部合格后，则型式检验通过，否则为不通过。
