聚酰胶管路的周期振动耐久性测试：

1、说明

本测试的目的是检测管子和管接头总成在振动和压力脉冲状态下的耐久性。本测试仅用于聚酰胺管路。

2、装置

2.1 应按照 3.2 以及图 2 和图 3 的要求，试验设备应具备使被测试样品的一端振动的能力。

2.2 应配备适当的流量计以测量泄漏量。

3、程序

3.1 如图 1 所示，把被测试总成的一端固定在静止支架上，另一端固定在振动头上，确保此气管弯曲至规定的最小弯曲半径，允许误差 -10%。气管长度应确保气管在振动移位时弯曲半径不小于规定最小弯曲半径。

图 1 带振动的周期耐久性测试试件安装示意图

3.2 使用经干燥的压缩空气，按照图 2 所示的压力周期以 0MPa 和 0.6MPa 对被测试样品施加压力。迫使被测试样品产生振幅为 20mm，频率 5Hz〜18Hz（见图 3）的振动。然后以 117.7m/s，的恒定加速度，振动频率以每分钟提高一倍的速率达到 500Hz。每件样品均应在每一方向（X、Y 和 Z）经受 8h 的振动。

3.3 每次测量泄漏量时，先把压力稳定在 0.6MPa，保持 1min，进行第一次泄漏量测量。接着把压力稳定在 0.1MPa，保持 1min，进行第二次泄漏量测量，然后完成此循环直至达到其后的各测量点。每次测量均应在压力稳定时段的最后 10s 和机械振动周期过程中进行。

说明：X——时间（s）；Y₁——频率（Hz）；Y2——压力（MPa）；

1——压力周期；2——一个完整振动周期；

3——在 18Hz〜500Hz 频率范围，恒定加速度 117.7m/d，振动赎率每分钟提高一倍；

4——测量窗口；5——泄漏量测试一般允许误差 ±5%；6——在 5Hz〜18Hz 频率范围，振幅为 20mm。

图 2 带振动的周期耐久性（脉冲）测试的振动轮廓和压力周期

4、合格/不合格判定

在室温环境下，6 件被测试样品的总泄漏量应不超过 3cm³/min。

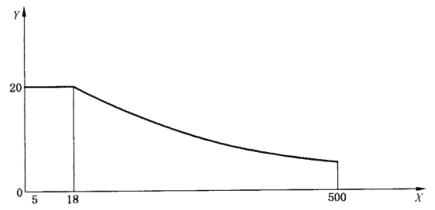

说明：X——频率（Hz）；Y——振幅（mm）。

注：由于频率提高和恒定加速，当频率高于18Hz时，振幅不可超过20mm。

图 3 振幅-频率
