静液压封隔器是一种依靠井筒内静止液体重力坐封的封隔器。今天我们来学习其相关部件的性能试验方法。
1、试验内容
a) 大气室密封压差试验;
b) 水力锚密封压差试验;
c) 锁环顺齿推力和逆齿锁紧力试验;
d) 丢手试验。
2、试验条件
a) 温度:室温;
b) 介质:清水;
c) 设备:试压泵、试验装置、封隔器专用工具。
3、试验步骤与要求
3.1 装好大气室。按封隔器适用井深计算出静液柱压力,作为大气室密封压力,按这个压力给大气室加压,稳压 5min,不渗漏为合格;计算见式( 1)。
p= 9.8*10-6h·ρ............................................... ( 1)
式中:
p——最大适用井深静液柱压力,单位为兆帕( MPa);
h——封隔器适用井深/单位为米(m);
ρ——井内流体密度,单位为千克每立方米(kg/m³)。
3. 2 将装好的水力锚放入相应内径的套管内,按表 1 规定的工作压差加压,稳压 5min,不渗漏为合格。

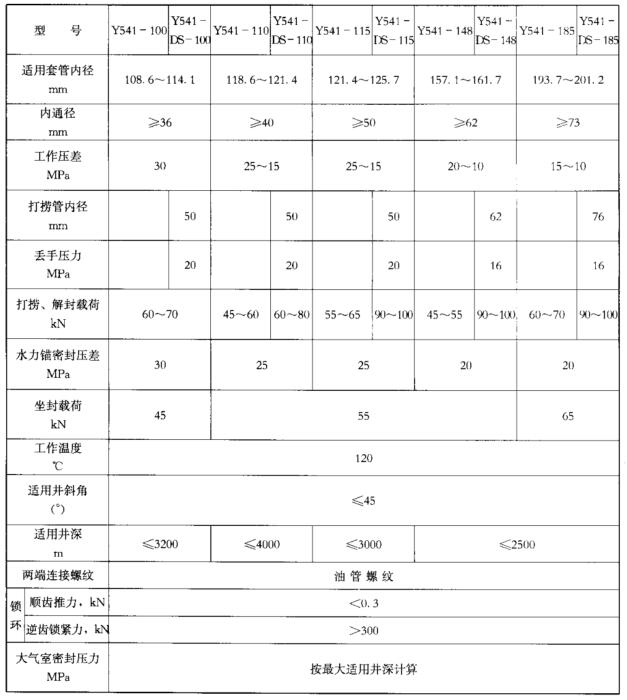

表 1 静液压封隔器技术参数
3.3 装好锁环,按表 1 的规定参数试验顺齿推力和逆齿锁紧力。
3. 4 试验数据参见表 2 填写。
表 2 部件试验记录表
大气室密封压差,MPa | |
水力锚密封压差,MPa | |
锁环顺齿推力,kN | |
锁环逆齿锁紧力,kN | |
丢手压力,MPa |
