今天给大家带来的分享是关于井口装置和采油树中 PR1 级阀门及 PR2 级阀门的设计确认程序的内容。

1、PR1 级阀的设计确认

1.1 总则

见表 1。

除另有规定外,1 中特定步骤的验收准则应按要求执行。

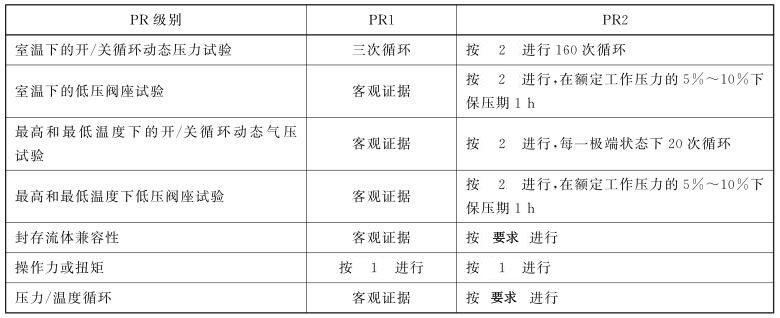

表 1 阀的设计确认

表 1 阀的设计确认对照表

1.2 设计确认程序

1.2.1 力或扭矩测量

应测量开启和操作的扭矩或力,这不适用于止回阀。

适用下列各项:

a)程序

制造商应确定程序并形成文件。

b)验收准则

操作力或扭矩应在制造商规范的范围之内。

1.2.2 室温下的动态试验

1.2.2.1 闸阀和旋塞阀的程序

闸阀和旋塞阀应按下列进行试验:

a)阀的下游端应以试验压力的 1% 或更小的压力充满试验介质。

b)在闸板或旋塞的上游端应施加等于额定工作压力的压力。随后所有的阀座试验应在同一方向。

c)阀应在全压差下开启。开启后,压力最小应保持起始试验压力的 50%。开启行程可以中断,以便调整压力在上述限定内,至直完全打开。

d)阀在保持上述步骤限定的压力下应完全关闭。

e)阀完全关闭后,下游端应泄压到试验压力的 1% 或更小。

f)重复以上各步骤,至少进行 3 次开启和关闭循环。

1.2.2.2 止回阀的程序

止回阀应按下列进行试验:

a)在阀的下游端施加额定工作压力,同时其上游端通大气。

b)泄压至试验压力的 1% 或更小,阀打开。

c)重复 1.2.2.2 a)和 1.2.2.2 b)步骤,至少进行 3 次压力循环。

1.2.3 室温下的静压试验

1.2.3.1 阀体静压试验

应按要求选择试验介质,进行静水压或气压试验。阀体静压试验压力应为阀的额定工作压力。阀体试验应包括三部分:

a)初始保压期 3min;

b)降压至零;

c)再次保压期 15min。

1.2.3.2 阀座静压试验

应按要求选择试验介质,进行静水压或气压试验。在下面 a)~c)中规定的第一次阀座试验,预期用于双向安装的阀,从两个方向进行;预期用于单向安装的阀按欲安装的方向进行试验,并相应地作出标志。随后的阀座试验,双向阀可以仅在一个方向上进行。阀座静压试验压力应等于阀的额定工作压力。阀座试验应包括以下三个部分:

a)初始保压期 3min;

b)降压至零;

c)再次保压期 15min。

1.2.4 最终力和扭矩的测量

此项应按 1.2.1 进行。

2、PR2级阀的设计确认

2.1 总则

除另有说明外,2 中特定步骤的验收准则应按规定执行。

见表 1。

2.2 阀座试验

假若所有试验使用同一方向(除另有说明外),则双向阀可仅在一个方向上进行试验。

2.3 设计确认程序

2.3.1 力或扭矩的测量

此项试验按 1.2.1 进行。

2.3.2 室温下的动态试验

2.3.2.1 闸阀和旋塞阀的程序

除至少应进行 160 次开启和关闭循环外,其余程序按 1.2.2.1 进行。

2.3.2.2 止回阀的程序

除至少应进行 160 次压力循环外,其余程序按 1.2.2.2 进行。

2.3.3最高额定温度下的动态试验

最高额定温度下的动态试验按 1.2.2 进行,但应使用气体作为试验介质,且应至少进行 20 次的开启和关闭循环。

2.3.4 最高额定温度下的阀体气压试验

最高额定温度下的阀体气压试验按如下进行:

a)试验时,闸阀和旋塞阀应处于部分开启位置。止回阀应从上游端试验。

b)试验压力应为额定工作压力。

c)保压期应按相关规定,保压期终了时不泄压。

2.3.5 最高额定温度的阀座气压试验

在 2.3.4 保压期终了时,关闭阀。在闸板或旋塞的上游端应保持额定工作压力,并在下游端泄压。止回阀从下游端试验。应有一次至少 1h 的保压期,而后泄压。

2.3.6 最高额定温度下的阀座低压试验

阀承受额定工作压力的 5%~10% 的压差。在闸板或旋塞的上游端施加压力,并在下游端泄压,一次至少 1h 的保压期。止回阀在其下游端施加阀座低压试验压力,上游端通大气。

2.3.7 最低额定温度下的动态试验

最低额定温度下的动态试验应按 1.2.2 的规定进行,但应使用气体作为试验介质,且应至少进行 20 次的开启和关闭循环。

2.3.8 最低额定温度下的阀体气压试验

最低温度下的阀体气压试验除按最低额定温度外,其余要求按照 2.3.4 进行。

2.3.9 最低额定温度下的阀座气压试验

除按最低额定温度外,其余要求按照 2.3.5 进行。

2.3.10 最低额定温度下的阀座低压试验

除按最低额定温度外,其余要求按照 2.3.6 进行。

2.3.11 阀体压力/温度循环

按相关规定要求的步骤进行。闸阀和旋塞阀部分开启。

2.3.12 室温下的阀体保压试验

按相关规定要求的步骤进行,但不泄压。闸阀和旋塞阀部分开启。

2.3.13 室温下的阀座气压试验

在 2.3.12 保压期终了时,关闭阀。在闸板或旋塞的上游端保持额定工作压力,下游端泄压。止回阀从下游端试验。应有一次不少于 15min 的保压期,而后泄压。

2.3.14 阀体低压保压试验

按相关规定要求的步骤进行。闸阀和旋塞阀部分开启。

2.3.15 室温下的阀座低压试验

阀承受额定工作压力的 5%~10% 的压差,进行一次最少 1h 的保压期(双向阀在每一方向进行)。

止回阀在其下游端施加阀座低压试验压力,上游端放空。

2.3.16 最终力或扭矩的测量

此项试验按 1.2.1 进行。
