快换式气动管接头是一种用于气动系统中,不需要工具或专门装置能快速连接或断开气路的快换接头。今天我们来学习该型管接头的性能试验方法。
1、试验条件按 JB/T 7056 的规定。
2、试件安装
2.1 结构刚度和强度试验,连接时的泄漏试验的试件为接头总成带单向阀端接压力源,另一端封闭。
2.2 断开时的泄漏试验的试件为单向阀的插头或插座接压力源。
3、试验装置
3.1 试验装置示意图见图 1~图 4。试验装置应设有卸压和防爆系统,以保证试验安全。

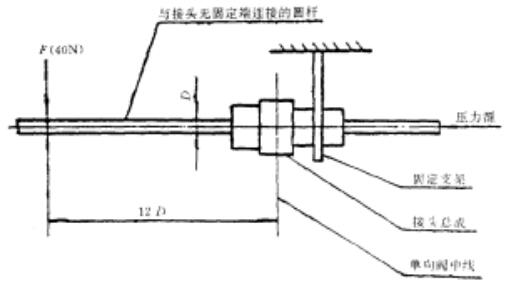

图 1 接头断开时的泄漏试验装置
图 2 接头连接时泄漏试验装置

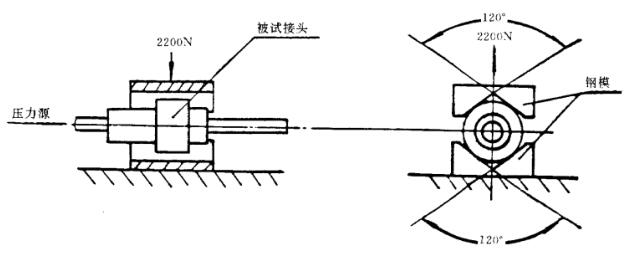

图 3 径向强度试验装置

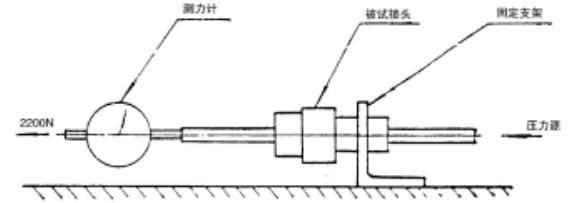

图 4 轴向强度试验装置
3.2 测量用仪器仪表的系统误差按表 1 的规定。
表 1
测量等级 | B | C |
压力% | ±2 | ±4 |
力% | ±2 |
4、试验项目
4.1 流量特性
试验方法按 GB/T 14513 规定。
4.2 泄漏试验
4.2.1 接头断开时的泄漏试验
试验在图 1 所示的装置上进行,试件按第 2.2 条规定安装,在图示位置施加一径向力 40N,通入气体压力为公称压力,保压 5min,不得出现泄漏。
4.3 耐压试验
按 JB/T 7056 的规定。
4.4 结构刚度和强度试验
4.4.1 径向刚度试验
试验在图 3 所示的装置上进行。试验件按第 2.1 条规定安装。通入气体压力为公称压力,在图示位置施加径向力 F=2200N。保持 1min,不得出现断开或损坏。按第 4.2.2 条的规定进行泄漏检验。
4.4.2 轴向强度试验
试验在图 4 所示的装置上进行,试验按第 2.1 条规定安装。通入气体压力为公称压力,在图示位置施加轴向力 F=2200N,保持 1min,不得出现断开或损坏。按第 4.2.2 条的规定进行泄漏试验。
4.5 外观质量检验
按 JB/T 7056 的规定。
以上就是今天的分享!如果您对用于上述试验的管接头性能试验装置感兴趣,欢迎与我们联系!
