石油勘探开发仪器的高温高压试验

2021-10-13 0 编辑:亿威仕 | 试验机

今天给大家带来的分享是关于石油勘探开发仪器高温高压试验的相关内容。如果您对用于试验的高温高压试验装置感兴趣,可与我们联系!

1、试验条件

依据仪器使用环境的压力和温度条件,高温高压试验的额定压力值和温度值应从下列数值中选取:

a)额定压力值(MPa):30,40,50,60,70,80,100,120,140,160,190,220,240,300。

b)额定温度值(℃):40.45,50,55,60,65,70,85,100,125,155,175,200,250,315,400。

2、试验设备

2.1 试验设备为高温高压试验装置

2.2 高温高压试验装置应经省、市级以上质量技术监督部门鉴定批准并取得许可证后方可使用。

2.3 温度测量仪表的准确度应优于 1.0 级,压力测量仪表的准确度应优于 1.5 级,且温度、压力测量仪表应在计量检定有效期内并合格。

高温高压试验装置系统组成示意图

井下工具高温高压试验装置

图 1 高温高压试验装置

3、试验步骤

3.1 预处理

预处理过程如下:

a)检查试验仪器,应清洁无污垢,且内部应无易燃、易爆物品。

b)检查高温高压试验装置各部位应处于正常待工作状态。

c)将试验仪器与必要的工装、夹具等进行连接或安装。

3.2 初始检测

初始检测过程如下:

a)在正常大气条件下,按相关规范的规定对试验仪器进行外观检查、电气和机械性能检测。

b)将检测合格的仪器放入试验装置内,如需要时可将其引线引出与地面仪器连接,并通电检查仪器性能。

3.3 条件试验

条件试验过程如下:

a)密封好试验装置,按规定的升温升压速率将温度、压力逐步升至“1”中选取的温度、压力值。

b)当试验温度和压力均达到额定值后,恒温恒压保持时间至少 30min。

c)试验过程中应监测温度、压力变化,判断渗漏情况。如需要时可对仪器进行性能检测,判断仪器适应温度、压力的能力。

d)恒温恒压保持时间结束后,按规定的降温泄压速率进行降温、泄压,直至常温常压。

3.4 最后检测

试验结束后,对试验仪器进行外观检查、密封性能和绝缘性能检查,合格后再对仪器进行电气和机械性能检测,其结果均应符合相关规范的要求。

4、试验记录

试验结束后,出具试验记录,试验记录格式参见表 1 。

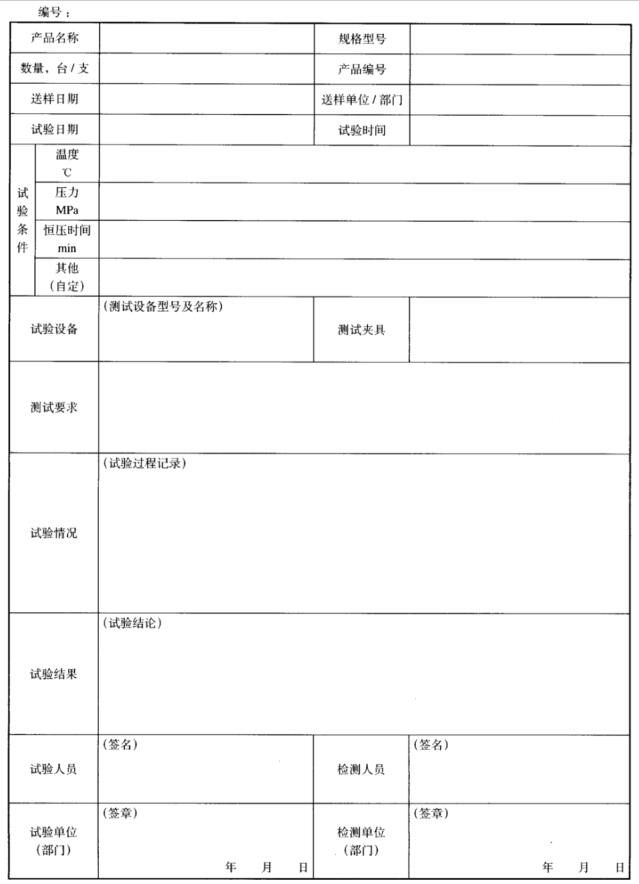

表 1 压力/高温高压试验记录格式

表 1 压力/高温高压试验记录格式表
