今天给大家带来的分享是关于液压管接头的振动性能试验方法。除非在各管接头标准中另有规定，应按以下规定的步骤对六个试验组件进行试验，以确定管接头是否能经受规定的振动、没有泄漏或元件失效。对于通径 51mm 或更大的法兰组件和管外径尺寸为 50mm 或更大的管接头，如果设计经过了计算或有限元分析校核，则对三个试验组件进行试验即可。

注：通过计算或有限元分析校核是指有正式计算书或报告。

1、液压管接头振动试验步骤：

1.1 振动试验应按照表 1 和 1.2～1.7 的规定进行。

表 1 振动试验的参数和步骤

1.2 按图 1 所示准备试验组件。应变片应安装在图 1 指定的位置。最小测量长度Ｌ应符合表 2 的规定。

1.3 如图 1 所示，将试验组件安装在能提供旋转或轴平面内振动的试验装置上。

1.4 给试验组件加压至管接头最高工作压力。

1.5 在与应变片相对的管子末端施加弯曲载荷，直至复合轴向应力达到管子最小屈服强度的 25%。

表 2 振动试验的最小测量长度单位为毫米

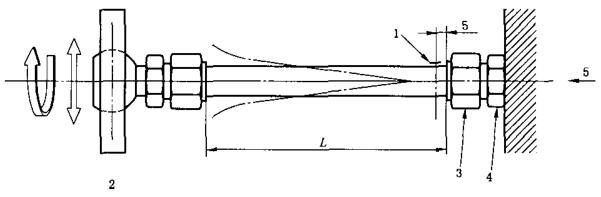

1——应变片；2——驱动端；3——试验组件；4——固定端；5——液压油或水进口。

a）旋转或平面振动试验组件和装置

1——应变片；2——驱动端；3——试验组件；4——液压油或水进口；5——载荷作用位置。

b）可选择的旋转振动试验组件和装置

图 2 振动试验组件和装置

1.6 给试验组件施加 10Hz~50Hz 的振动，直至其失效或达到 1000 万次循环，无论哪种情况先发生。

1.7 如果试验组件在达到 1000 万次循环前出现失效，记录达到的循环次数和失效类型。

2、元件再利用

经过该项试验的元件不应再进行其他试验，不得用于实际使用或返回库存。

以上就是今天的分享！如果您对用于上述试验的液压管接头振动性能试验装置感兴趣，欢迎与我们联系！
