卡套接头振动试验台

产品介绍

设备简介:

接头振动试验台由液压压力源、动态应变仪、振动台及控制系统组成,主要应用于卡套接头的弯曲振动试验,适合接头生产厂家做产品出厂振动寿命检测,同时也适合科研、检测机构做为研发测试设备。

适用的标准HB6442-1990,ARP1185C-2019 ,GB/T 26143 和 ISO 19879-2010等,根据标准不同,设备配置有相应的调整,用户根据测试需求,可选旋转弯曲振动和平面振动可选。

专用测试软件,根据各个标准的要求进行不同的设置,优化数据库结构,实时显示、记录 应变、压力、次数、时间等测试参数,维持长周期稳定工作。

主要技术参数:

☼  试验介质:水,普通液压油,磷酸酯液压油;

☼  介质温度:常温;

☼  环境温度:常温 (客户现场维持环境温度稳定);

☼  试验压力:35MPa,70MPa ,(可选更高压力,根据管接头的工作压力);

☼  加压方式:静态恒压(带切断装置),脉冲压力 ;

☼  测试工位:1,6,8 工位可选;

☼  试件接头规格:1/16"- 5/8”-2"(根据接头配置阀块);

☼  工件式样长度:按标准要求;

☼  测量数据:压力P 、时间T;应变S、振动次数N;

☼  弯曲振动方式:旋转弯曲,悬臂梁弯曲,简支梁弯曲 ;

☼  振动频率:按标准要求设定;

☼  振幅:按标准要求设定;

☼  振动次数:1000万次,可设定。

设备参考图片:

卡套接头振动试验台3D效果图

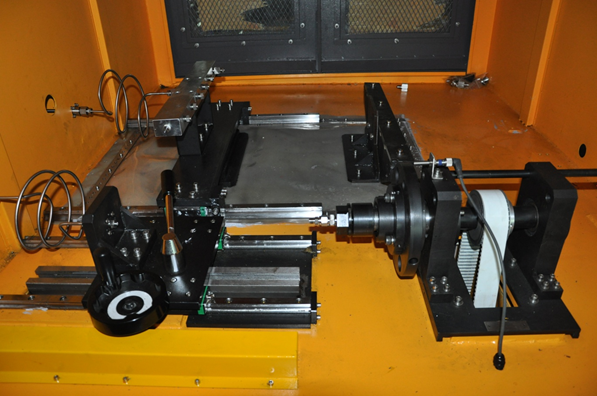

卡套接头振动试验台工装夹具部分实拍

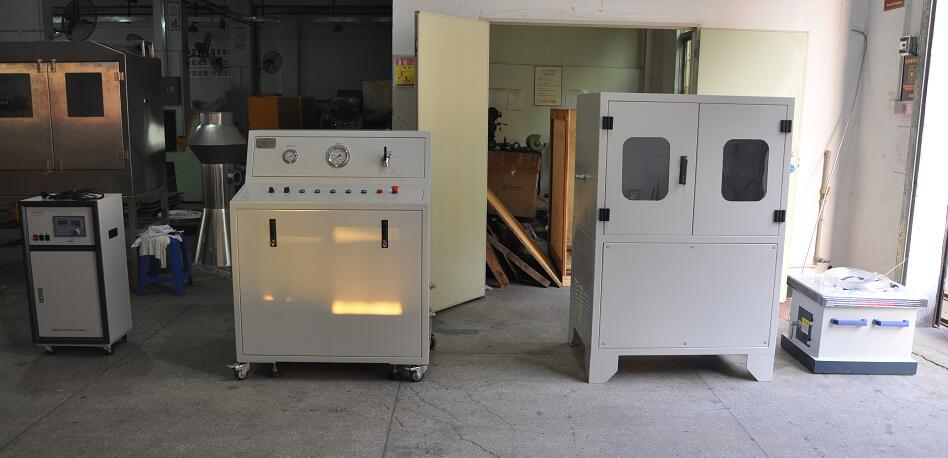

卡套接头振动试验台
