耐久性能试验是煤矿用液压支架的型式试验项目之一。耐久性能试验按以下要求进行，试验后不应出现母材开裂，同一部件的焊缝裂纹应不多于 2 处，焊缝不应有大于 50mm 长的裂纹；残余变形应不大于相应支点距离的 0.5%；扭翘变形应不大于部件最大方向长度的 0.5%；顶梁中心线相对底座中心线偏移角度变化量应不大于 3°；各部件不应损坏和有影响使用的变形。

1、一般要求

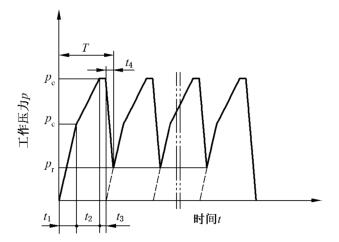

耐久性能试验应在其他试验（水平加载强度试验除外）全部合格后进行。循环加载采用内加载方式，其过程按图 1 曲线进行。其中t₃≥2s。

T——循环周期；p_e——试验压力；p_c——供液压力；p_r——卸载压力（≤0.25pe）；

t₁——初撑加压期；t₂——增压期；t₃——稳压期；t₄——卸载期。

图 1 加载周期

支架或支架部件的耐久性能试验按“支架主体结构件加载试验图例”和要求的载荷条件及相应的循环加载次数进行。耐久性能试验的加载压力分别交替为 1.05 倍的额定工作压力（最大载荷）和 0.25 倍的额定工作压力（最小载荷）。每 500 次循环加载应检查一次，并调换一次垫块位置。

“支架主体结构件加载试验图例”包括了主要应用的支架类型（二柱掩护式和四柱支撑掩护式支架）。对其他架型（如支撑式支架）应类似地规定加载条件和加载循环次数。不同的加载试验可以部分地组合进行。

2、主体结构件耐久性能

2.1 A类二柱掩护式支架主体结构件耐久性能试验加载方式按表 1，加载次数不小于表 1 中数值；A类四柱支撑掩护式支架主体结构件耐久性能试验加载方式按表 2，加载次数不小于表 2 中数值。

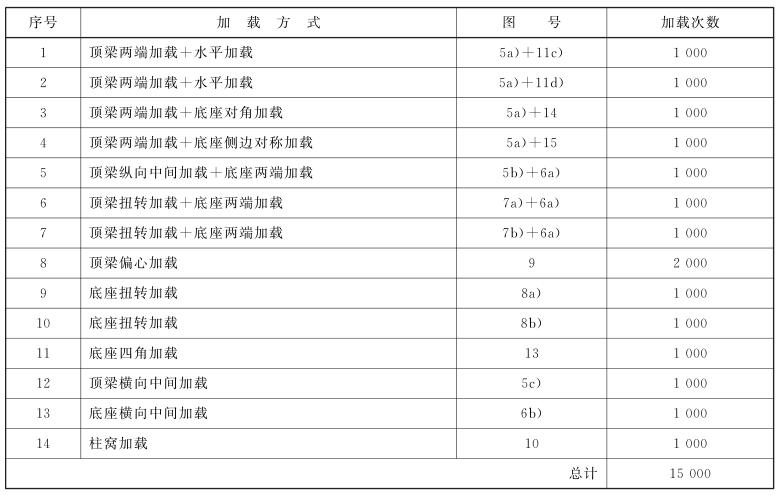

表 1 循环加载组合——二柱掩护式支架（A类）

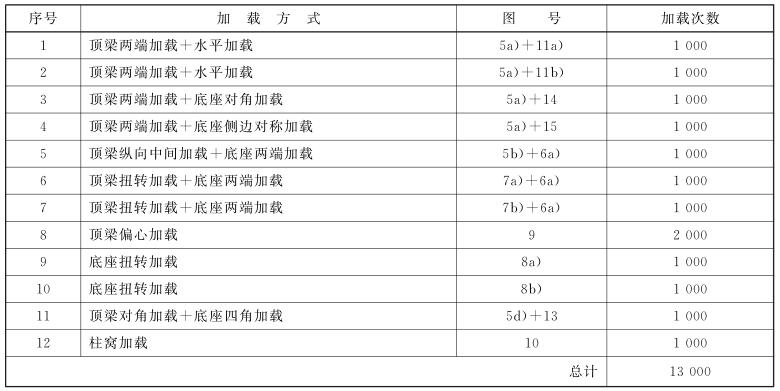

表 2 循环加载组合——四柱支撑掩护式支架（A类）

2.2 B类二柱掩护式支架主体结构件耐久性能试验加载方式按表 3，加载次数不小于表 3 中数值；B类四柱支撑掩护式支架主体结构件耐久性能试验加载方式按表 4，加载次数不小于表 4 中数值。

表 3 循环加载组合——二柱掩护式支架（B类）

表 4 循环加载组合——四柱支撑掩护式支架（B类）

2.3 具有横向分体式顶梁和底座的支架的耐久性能

对于具有横向分体式顶梁和底座的支架，不适于按 2.1 和 2.2 进行耐久性能试验，应按如下项目进行：

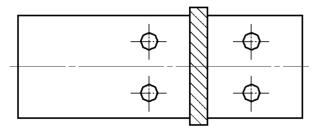

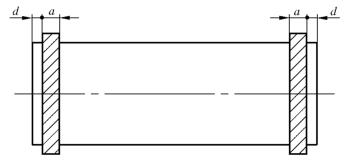

a）顶梁两端加载	b）顶梁横向中间加载	c）底座两端加载

图 2

a）按图 2a）和图 2c）方式组合循环加载 3 000 次；

b）按图 2b）和图 2c）方式组合循环加载 3 000 次。

2.4 水平加载

按“支架主体结构件加载试验图例”中图 11a）~图 11d）水平加载试验时，应使作用在顶梁上的水平力限制到垂直力的 0.3 倍。若支架结构参数不允许，按最大可能的水平力来试验。对于二柱掩护式支架、四柱支撑掩护式支架，水平力既指向煤壁，也指向老塘。若经验证，水平力的作用相对于没有水平力时反而使支架受力减小了，那么也可以不做此项试验。

3、非主体结构件耐久性能

A类、B类支架非主体结构件耐久性能试验加载方式和加载次数均按表 5。除表 5 中注明试验压力的项目外，其余项目的试验压力均为 1.05 倍的额定工作压力。

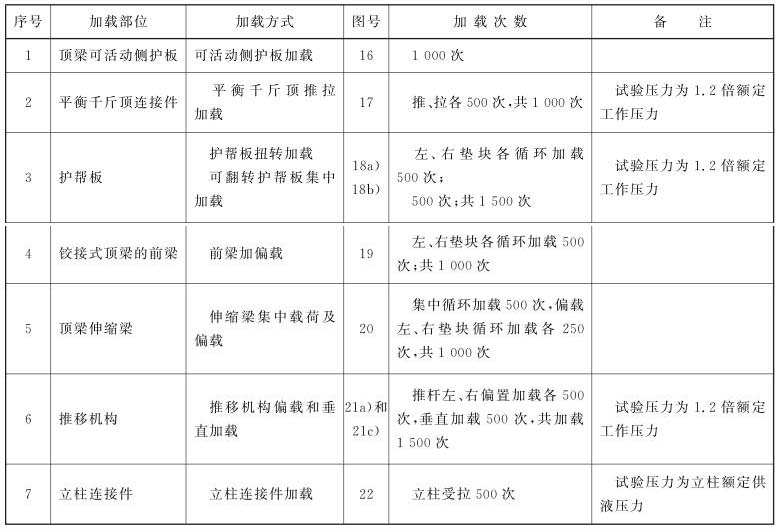

表 5 支架非主体结构件耐久性能试验加载方式和加载次数
