今天给大家带来的分享是关于液压用钢丝或织物增强单一压力型橡胶软管和软管组合件（以下简称软管）的性能试验要求方面的内容。根据相关标准规定，该型软管的性能试验内容包括静液压、长度、最小弯曲半径、耐脉冲性能等合计 9 项，各项对应的性能要求如下：

1、静液压要求

当按照 ISO 1402 进行试验时，软管和软管组合件的最大工作压力、验证压力和最小爆破压力应符合表 1 的值。

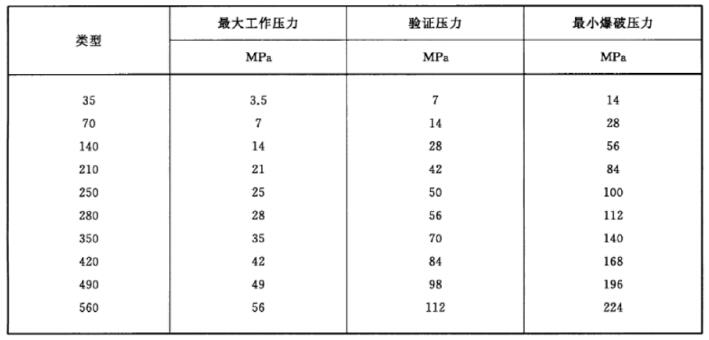

表 1 最大工作压力、验证压力和最小爆破压力

2、长度变化

当按照 ISO 1402 进行试验时，软管在最大工作压力下的长度变化应不超过 +2% 或 -4%。

3、最小弯曲半径

当按照 ISO 10619-1 进行试验时，最小弯曲半径应符合表 2 的值。

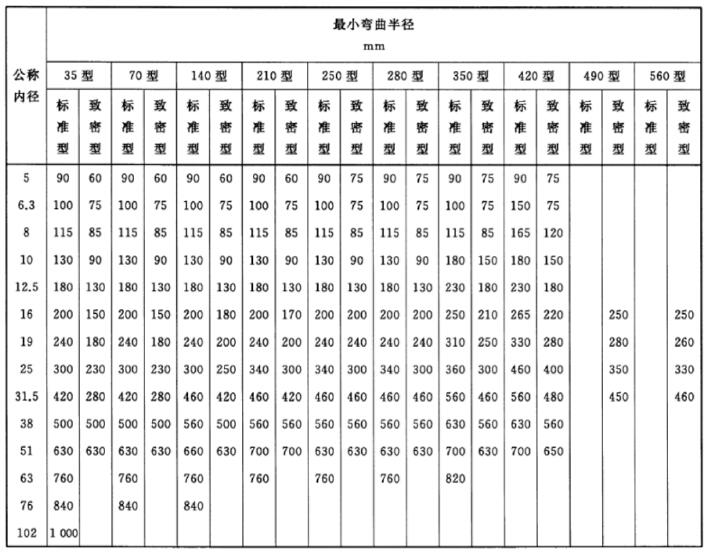

表 2 最小弯曲半径

4、耐脉冲性能

4.1 脉冲试验应按 ISO 6803 进行。A 和 B 级别的试验流体温度应为 100℃，C 和 D 级别的应为 120℃。

42 在最大工作压力 133% 的脉冲压力下试验时，A 级别软管应能承受至少 200 000 次脉冲。

在最大工作压力 133% 的脉冲压力下试验时，B 级别软管应能承受至少 500 000 次脉冲。

在最大工作压力 133% 的脉冲压力（35 型〜280 型）或者在最大工作压力 120% 的脉冲压力（350 型、420 型、490 型和 560 型）下试验时，C 级别软管应能承受至少 500 000 次脉冲。

在最大工作压力 133% 的脉冲压力下试验时，D 级别软管应能承受至少 100 0000 次脉冲。

4.3 在达到规定的脉冲次数之前，软管应无泄漏和损坏现象。

4.4 本试验应视为破坏性试验，试验后的试样应报废。

5、软管组合件的泄漏

当按 ISO 1402 进行试验时，应无泄漏或其他损坏迹象。本试验应视为破坏性试验。试验后试样应报废。

6、低温柔性性能

当按照 GB/T 5565.2-2017 方法 B 在 -40℃ 下进行试验时，内衬层或外覆层不应出现龟裂。在恢复环境温度后，按照 ISO 1402 的验证压力下试验，试样应无泄漏或龟裂。

7、层间帖合性能

当按照 GB/T 14905-2009 进行试验时，内衬层与增强层之间、以及外覆层与增强层之间的粘合强度应不低于 2.5kN/m。

如 GB/T 14905-2009 中所述，内衬层与增强层所用试样应为 5 型，外覆层与增强层所用试样应为 2 型、6 型或 8 型。

8、耐真空性能

当按照 ISO 7233 进行试验时，软管和软管组合件的真空度应符合表 3 给出的值。此要求仅适用于 35 型、70 型、140 型和 210 型。

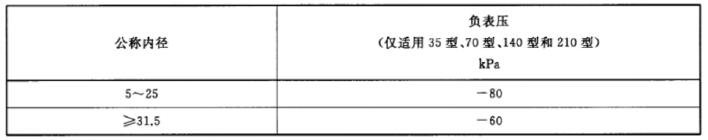

表 3 真空度

9、耐臭氧性能

按照 GB/T 24134-2009 方法 1 或方法 2（取决于软管公称内径）进行试验时，在 2 倍放大下，软管外覆层应无龟裂或其他损坏。

以上就是今天的分享！如果您对用于上述试验的软管性能试验装置（如软管静液压静液压试验机、软管耐脉冲性能试验台等）感兴趣，欢迎与我们联系！
