今天给大家带来的分享是关于液压阀的压差-流量特性测试装置的相关要求的内容(相关内容摘自标准《GB/T 8107-2012 液压阀 压差--流量特性的测定》,如果您对相关测试装置感兴趣,欢迎与我们联系!)。

当液体通过液压阀时遭受阻力,导致压力损失,这种损失称为压差。

1、装置的选择、校准和安装

1.1 试验装置的选择应符合 ISO 9110-2 的规定。

1.2 试验装置的校准应符合 JB/T 7033 的规定。

1.3 试验装置的安装应符合 ISO 9110-2 的规定。

2、试验回路

2.1 应使用图 1 所示的适用于试验液压阀的回路。图 1 中所示以及在 2.5 至 2.9 提及的测压点连接和流量计位置的要求,仅适用于 A 级测量准确度。

图 1 所示的是一个基本回路,其未包含在元件失效而造成损害时起保护作用所必需的安全装置。进行试验的相关责任人应对保护人员和设备安全予以足够的重视。

2.2 板式安装的液压阀和叠加式安装的液压阀,宜使用如图 2 所示的标准测压板(过渡板)进行测量。此时,2.5 至 2.8 及 3 所提及的要求不适用。

尺寸 ϕA 应是 GB/T 2514、GB/T 8100、GB/T 8098、GB/T 8101 或 GB/T 17487 所规定的被试阀的最大油口尺寸。

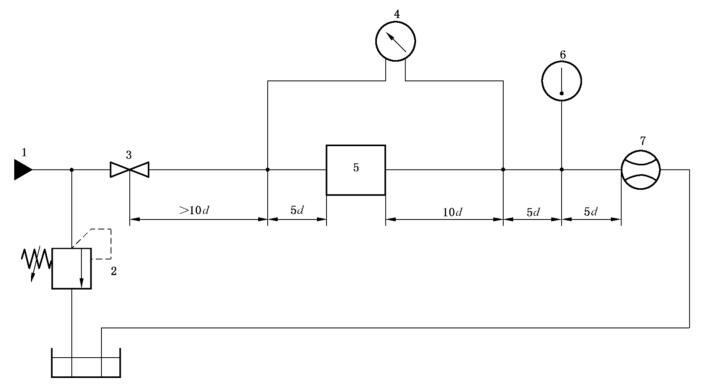

图 1 液压阀压差-流量特性试验回路图示意图

说明:1——可控的液压源,同时控制油液温度;2——溢流阀(回路保护);3——截止阀(常开);

4——压差计;5——被试阀;6——温度计;7——流量计。

图 1 试验回路图

尺寸 ϕB 应适合所选 O 形圈的槽口尺寸。

螺纹油口尺寸应适合被试阀的流量要求。

图 2 仅表示了一个油口,代表 P、T、A 和 B 油口。

2.3 应使用流量可控的液压源。

2.4 回路中应安装溢流阀,防止系统压力过载。

2.5 为在被试阀上游测压点建立稳态液流,被试阀上游测压点与前端扰动源之间的距离应大于 10d,且管路平直内径一致。

2.6 被试阀上游测压点与被试阀之间的距离应至少为 5d,且管路平直内径一致。

2.7 为确保液流受扰动后在下游管路处的压力恢复正常,被试阀和下游测压点之间的距离应至少为 10d,且管路平直内径一致。

2.8 温度测量点与被试阀下游测压点之间的距离应至少为 5d,且管路平直内径一致。

2.9 流量计应设置在如 2.8 所描述的温度测量点下游至少为 5d 的位置。不含流量调整功能的涡轮式或热式流量计宜安装在被试阀下游距测压点至少为 10d 处。

2.10 应使用与被试阀油口尺寸相同的管路和管接头。

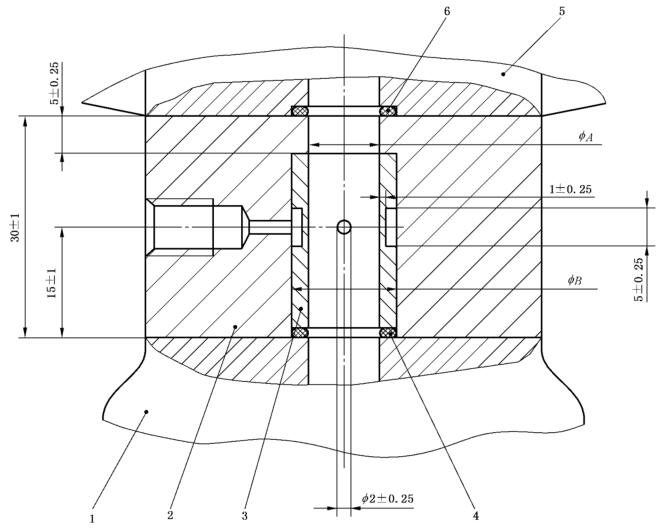

图 2 标准测压板示意图

说明:1——连接底板;2——标准测压板;3——测压套管;4,6——密封圈;5——被试阀。

图 2 标准测压板

3、测压点

3.1 静态测压点应符合 ISO 9110-2 的规定。

3.2 对于测量准确度的所有等级应使用同一测压点。

3.3 测压点不应设置在管路的最低点。
