今天给大家带来的是关于液压多路换向阀（以下简称多路阀）的耐压及耐久性能试验的内容，如果您对用于试验的多路阀性能试验系统感兴趣，欢迎与我们联系！

1、耐压性能

1.1 性能要求

多路阀应能承受其公称压力 1.5 倍的压力，不应有外泄漏、零件损坏及安全问题。

1.2 试验方法

对各承压油口施加耐压试验压力。耐压试验压力为该油口最高工作压力的 1.5 倍，试验压力以每秒 2% 耐压试验压力的速率递增，至耐压试验压力时，保压 5min，不应有外渗漏及零件损坏等现象。

耐压试验时各泄油口与油箱连通。

1.1、1.2——液压泵；2.1~2.4——溢流阀；3.1~3.7——压力表（对瞬态试验，压力表3.1应接入压力传感器）；

4——被测多路阀；5.1、5.2——流量计；6.1、6.2——单向阀；7.1、7.2——单向节流阀；

8.1、8.2——电磁阀；9——阶跃加载阀；10——截止阀；11——温度计；

12.1、12.2——过滤器；13.1、13.2——过滤器。

注：试验液动多路阀时，两端的控制油口分别与电磁换向阀8.2的A、B油口连通。

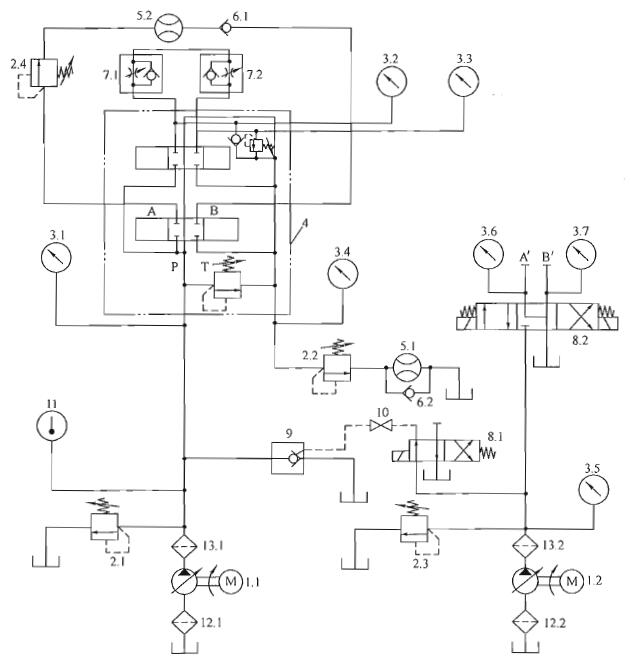

图 1 多路阀试验系统原理图

2、耐久性能

2.1 性能要求

a）耐久性能不应低于表1规定

表 1 耐久性能指标

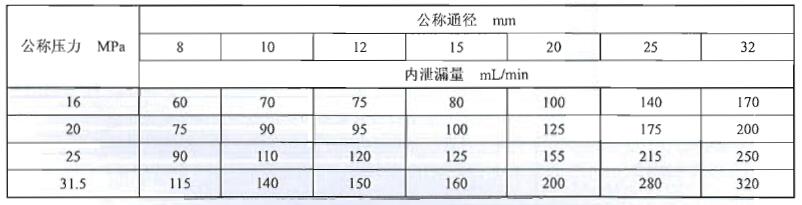

表 2 中立位置内泄漏量指标

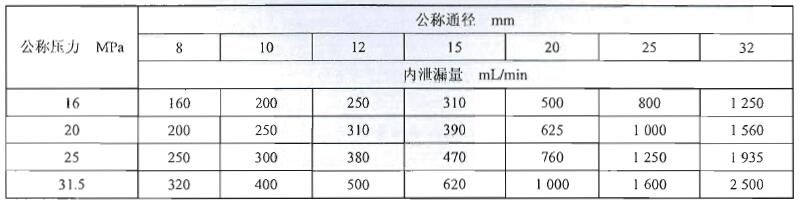

表 3 换向位置内泄漏量指标

b）安全阀开启率 /P_K 和闭合率 /P_B 应按公式（1）和公式（2）计算。

/P_K=P_K/P_D*100%  · · · · · · · · · · · · （1）

/P_B=P_B/P_D*100%  · · · · · · · · · · · · （2）

式中：

P_K——被试阀 4 的安全阀开启压力；

P_B——被试阀 4 的安全阀闭合压力；

P_D——被试阀 4 的安全阀进口调定压力；

2.2 试验方法

调节被试阀 4 的安全阀至公称压力，并使通过被试阀 4 的流量为试验流量。将被试阀 4 以 20次/min~40次/min 的频率连续换向。在试验过程中，记录被试阀 4 的换向次数与安全阀动作次数，并在达到寿命指标所规定的换向次数后，检查被试阀 4 的主要零件。
