方法适用于航天液压系统中使用的软管、导管和接头组件进行脉冲试验,用于试验的液压脉冲试验台所产生的动态脉冲迹线应与图 1 所示迹线的形状相近似,且必须限制在图 1 所指出的阴影 K 域内,试验具体技术要求和方法的要求如下:

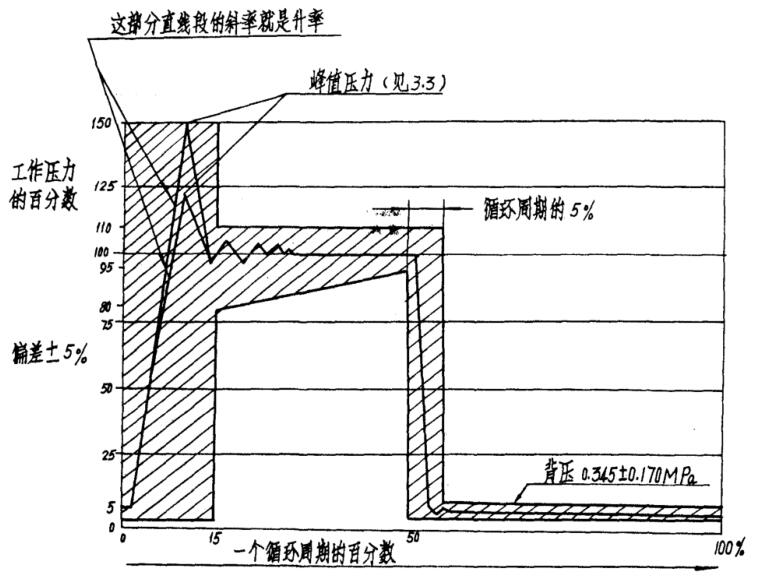

图 1 脉冲试验的压力周期曲线
1、技术要求
1.1 试件的准备
试件的准备应在专用技术文件中规定。试件应满足专用技术文件的试验要求和相应的试验方法。
1.2 软管组件的老化
按专用技术文件的规定。
1.3 软管组件的腐蚀预处理
当专用技术文件规定需做腐蚀预处理时,按下面的程序进行:
a)将试件加压至工作压力;
b)使试件在室温下保持此压力,并在 3.5% 的盐(NaCl)溶液中浸渍 8~10min 然后在空气中干燥 50~52min。此浸渍和空气干燥过程应重复 50 次。
1.4 试验油液
试验油液应是规定的航空系列液压油或其它能与试件相容的液压油。
2、试验方法
本试验方法用于确定软管、导管和接头组件承受液压脉冲的能力。
在设计定型阶段的鉴定检验和型式检验时,应进行此项试验。
2.1 除非另有规定,在试验软管组件时,循环频率应为 70±5次/min,压力的升率应按表 1。试验顺序应在专用技术文件中规定。
2.2 试验导管和接头组件(包括管座和管嘴)时,循环频率应为 70±5次/min,压力的升率按表 1,试验顺序按表 2。循环总数为 2*105。
按试验顺序进行试验时,试件达到规定的温度并稳定后,至少保温一小时,再进行试验。试验期间试验温度应保持在规定的偏差内。

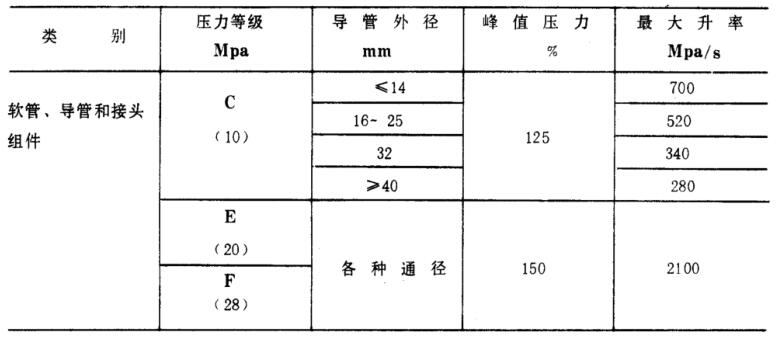

表 1
2.3 峰值压力和油液温度应在岐管处测量,环境温度应在离试件 150mm 的范围内测量。
表 2
注:表中未示出的循环次数的差额(20%),可全加在任一道试验顺序上,也可分加在几道试验顺序上。
