卡压式铜管管件的连接性能试验方法

2020-11-20 0

卡压式铜管管件(以下简称卡压管件)是一种用于公称压力不大于 PN 1.6MPa、公称通径不大于 DN 100mm 的用于输送生活用水(冷水、热水)、饮用水、燃气、医用气体、海水等铜管路用卡压管件。根据相关标准规定,该类型卡压管件应进行连接性能试验,具体试验要求及试验方法如下:

1、要求:卡压管件应具有符合要求的连接性能。卡压管件与管路连接后,应无泄漏、脱落和塑性变形。

2、试验方法:

卡压管件连接性能的试验内容有 7 项,分别是:耐压试验、负压试验、拉拔试验、温度变化试验、交变弯曲试验、振动试验、压力波动试验。各项对应的试验方法如下:

1、耐压试验

将卡压管件两端与长度为 200mm 的筒管卡压连接,组成一组试样,进行耐压试验,试验介质为自来水,其试验压力为 2.5MPa,持压 1min,检查卡压管件与铜管连接部位。结果应符合要求。

2、负压试验

应使用 3 个不同公称通径的卡压管件分别与长度为 200mm 的等径管件卡压连接后构成一组试件,试验时,室温为(20±5)℃,试验压力为 -80kPa,在该试验压力下,保持 1h 后,卡压管件和铜管内压降应不大于 5kPa,检查卡压管件与铜管连接部位。结果应符合要求。

3、拉拔试验

试件选用等径管件,两端与长度 300mm 的铜管卡压连接,组成一组试件,向管内封入 0.6MPa 气压,固定在拉伸试验机上。进行拉拔试验时,以 2mm/min 的速度进行拉伸,测定出现泄漏时的最大拉伸力,此时的拉伸力应大于最小抗拉阻力。卡压管件的最小抗拉阻力见表 1,检查卡压管件与铜管连接部位。结果应符合要求。

表 1 卡压管件的最小抗拉阻力

公称通径DN/mm管外径Dw/mm最小抗拉阻力/kN系列
1518.03.013.37
2022.02.442.75
2528.03.923.92
3235.05.315.34
4042.07.047.32
5054.010.1210.55
6576.115.35-
8088.921.52-
100108.028.13-

4、温度变化试验

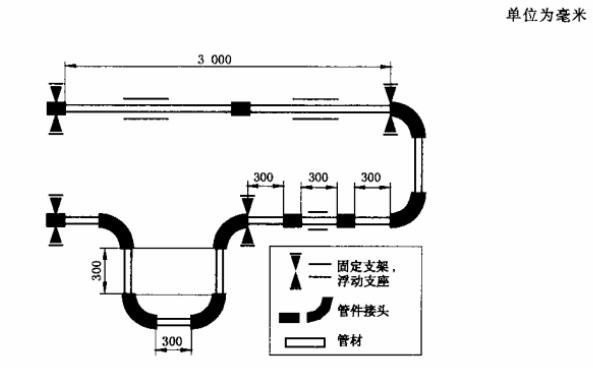

温度变化试验装置见图 1,此项试验应在(20±5)℃ 和(90±2)℃ 时用(0±0.01)MPa 内压来进行 5000 次循环变化,一个循环为 (30±2)min,冷热水各保持 15min。在铜管外径大于 54mm 时,进行 2500 次循环,一个循环为(60±2)min。检查各连接部位。结果应符合要求。

图 1 温度变化试验装置

图 1 温度变化试验装置

5、交变弯曲试验

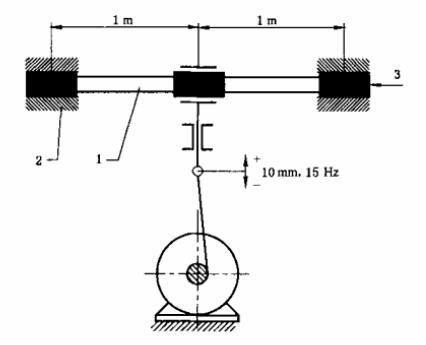

交变弯曲试验装置见图 2,使用至少 3 个卡压管件,管子跨距为 2m,在中部布置 1 个接头,在管端各布置 1 个转换接头,弯曲应力加在试验结构中部的接头上。试验时检查各部位连接是否完好,然后打开球阀,启动压力泵,等到压力表显示 1.5MPa 时,关闭球阀,启动调速电机,管子在中部连接范围内偏转 ±10mm。以 15Hz 持续 20s,停顿 2min。检验用 10 万次负荷变化来进行,检查各连接部位。结果应符合要求。

图 2 交变弯曲试验装置

1——管子;2——夹紧接头;3——压力连接管。

图 2 交变弯曲试验装置

6、振动试验

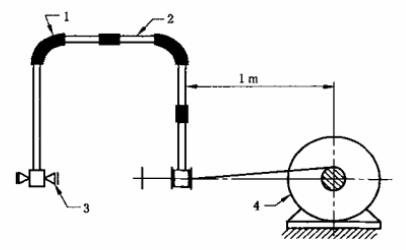

振动试验装置见图 3,试件两端与长度为 200mm 的铜管卡压连接,组成一组试验,在试件附近固定一端,并与水压试验泵连接,加压至 1.75MPa 并保压,试验介质为自来水。在试样的另一端端部进行振动,其振动试验条件应符合表 2 的要求。进行振动试验时,试验压力为 1.75MPa,在该压力下,持续振动 10 万次,检查卡压管件与铜管连接部件。结果应符合要求。

图 3 振动试验装置

1——试件;2——长度为200mm的管子;3——球阀;4——偏心软。

图 3 振动试验装置

表 2 振动试验条件

项目条件
振幅±1mm
振动频率20Hz

7、压力波动试验

卡压管件两端与长度 500mm 的铜管卡压连接,组成一组试样,从 0.1MPa 加压到 2.5MPa 为一个循环,试验介质为自来水,每分钟应进行(30±5)个循环,持续 10000 个循环时,检查卡压管件和铜管连接部位。结果应符合要求。
