今天给大家带来的是关于空调用齿轮式电子膨胀阀（以下统称为膨胀阀）寿命及疲劳耐久性试验方法的介绍。

1、膨胀阀寿命试验方法

膨胀阀寿命试验按如下规定：

a）将被测膨胀阀按图 1 连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样规定与驱动电源连接：

说明：1——气源；2——截止阀；3——减压阀；4——压力表；5、7——电磁阀；6——被测膨胀阀。

图 1 寿命试验装置

b）开启电磁阀 5，使膨胀阀阀体通入表 1 规定压力的气体；

c）设定驱动电源：额定电压、规定的励磁方式和规定的励磁速度；

d）操作驱动电源将膨胀阀关闭到倒闭状态，确定原点，然后进行开 2000 脉冲、阀 2200 脉冲的循环开闭动作；

e）反复 10 万次开闭后，应符合流量特性、泄漏量、最大动作压差、气密性、绝缘电阻、电气强度等性能测试的要求。

2、膨胀阀疲劳耐久性试验方法

膨胀阀疲劳耐久试验按如下规定：

a）设定驱动电源：额定电压、规定的励磁方式和规定的励磁速度。

b）将被测膨胀阀线圈与驱动电源连接：操作驱动电源使膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入 1000 脉冲，开启膨胀阀。

C）将膨胀阀阀体按图 2 规定的气（管）路要求连接，测试用介质采用干燥空气、氮气或油。

说明：1——气源；2——截止阀；3——减压阀；4——压力表；5、7——电磁阀；6被测膨胀阀；8——堵头。

图 2 气密性水检漏试验装置

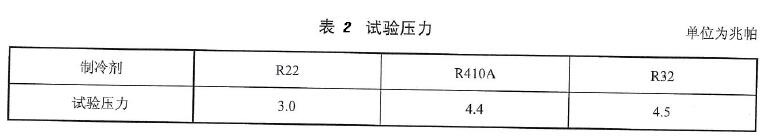

d）开启截止阀 2，调整减压阀 3 使圧力表 4 的指示压力显示为表 2 规定的压力。

e）开启电磁阀 5，时间 1.5s（电磁阀 5 开启时，电磁阀 7 关闭），压力表 4 的指示压力显示为表 2 规定的压力；开启电磁阀 7，时间 1.5s（电磁阀 7 开启时，电磁阀 5 关闭）；反复 20 万个循环。应符合气密性测试的要求。
