根据气动管接头的相关标准规定,气动管接头在进行弯曲振动试验后还应进行泄漏试验,所以今天就一起把这两种性能试验的方法一起分享给大家。
1、试验条件:
1.1 试验用气体介质:经过过滤度为 50μm~75μm,分水效率不低于 80% 的空气过滤器处理的压缩空气。
1.2 试件安装

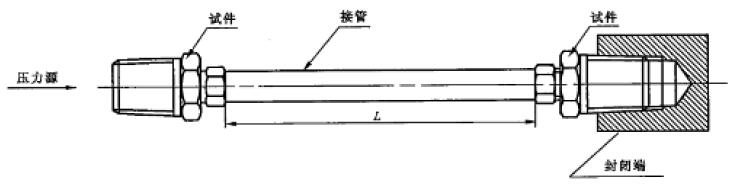

1.2.1 泄漏试验的试件(指各种类型气动管接头)安装如图 1 所示,接管长度 L≥10D。
图 1 试件和接管连接方法示意图
1.2.2 试验用接管壁厚按试验压力要求确定。
2、气动管接头泄漏试验
2.1 试件按 1.2 的规定安装。
2.2 试验使用符合 1.1 规定的压缩空气。
2.3 通入额定压力气体,保压 5min,应无泄漏。
2.4 插入式管接头在交变温度条件下泄漏测试方法及其允许泄漏量(cm³/min)按 ISO 14743 规定。
3、气动管接头弯曲振动试验

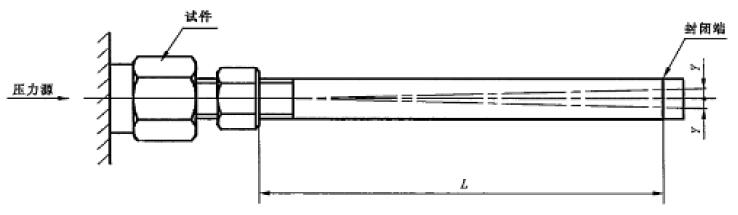

3.1 此项试验仅用于碳钢管、不锈钢管管接头, 铜管、铝合金管管接头不做此项目试验。试验在振动试验台上进行, 试件安装如图 2 所示。
图 2 弯曲振动试验安装示意图
接管尺寸按式(1)计算:
注:钢管 E=2.05*105 N/mm²。
3.2 试验使用符合 1.1 规定的压缩空气。
3.3 通入额定压力的气体,对封闭端施加径向振动.摄动频率为 30Hz±5Hz,振幅为 0.5mm。
3.4 累计振动 1000 万次,不得出现松脱或损坏。
3.5 按 2 规定进行泄漏试验。
