今天给大家带来的分享是关于液压减压阀的耐久性试验方法。

1、技术要求：

在额定工况下，减压阀应能承受耐久性指标（先导型减压阀，根据公称通径的不同，应 ≥40万次~70万次 不等；直动型减压阀，根据公称通径的不同，应 ≥20万次~40万次 不等）规定的动作次数，其零件不应用异常磨损和其他形式的损坏，各项性能指标下降不应超过规定值的 10%。

2、试验方法：

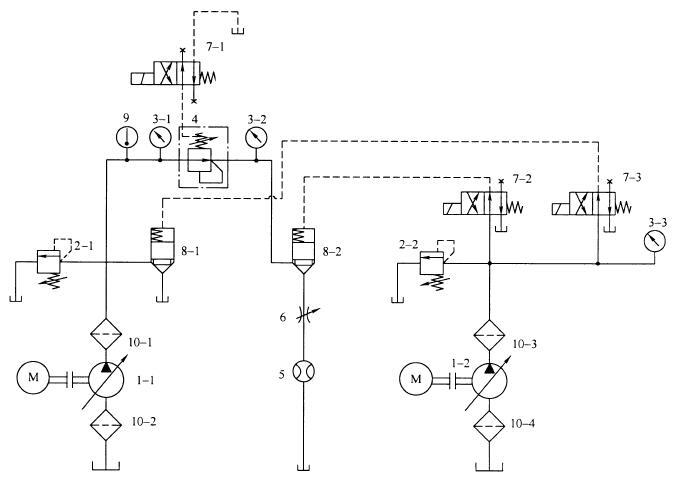

2.1 试验回路原理见下图 1 。

1-1、1-2——液压泵；2-1、2-2——溢流阀；3-1、3-2、3-3——压力表；4——被试阀；

5——流量计；6——节流阀；7-1、7-2、7-3——换向阀；8-1、8-2——阶跃加载阀；

9——温度计；10-1、10-2、10-3、10-4——过滤器。

图 1 型式试验回路原理图

2.2 试验程序

调节溢流阀 2，使被试阀 4 的进口压力为最高工作压力，并使通过被试阀 4 的流量为试验流量。调节节流阀 6 和被试阀 4，使被试阀 4 的出口压力为调压范围下限值（当调压范围下限值低于 1.5MPa 时，则调至 1.5MPa）。以（20~40）次/min 的频率连续控制换向阀 7-3 通电和断电，以使阶跃加载阀 8-1 反复开启和关闭，并记录被试阀 4 的动作次数。在达到耐久性指标规定的动作次数后，检查被试阀 4 的主要零件和性能。
