挠性管接头的性能要求及试验方法

2020-07-28 0

挠性管接头是一种用于管道间连接的软性连接件,此种接头有吸收管件变形、减振吸噪和保护系统的作用。由于其作用的“特殊性”,所以对此产品的性能要求及试验方法与普通接头相比,也不尽相同,下面我们来了解一下。

1、挠性管接头的性能要求:

1.1 密封性能:

挠性接头在 1.25 倍公称压力下,保压 5 min,密封处不得泄漏。

1.2 耐压性能:

挠性接头在公称压力下,保压 5 min,不得泄露,零件不得损坏。

1.3 补偿性能:

挠性接头在公称压力下,各项位移性能应达到规定值。

1.4 耐冲击性能:

挠性接头在公称压力下,连续冲击 7*104 次,不得有泄漏,零件不得损坏。

1.5 高温性能:

挠性接头在公称压力下,介质温度 90℃,持续 30 min,不得泄漏,零件不得有损坏和残余变形。

2、挠性管接头的实验方法

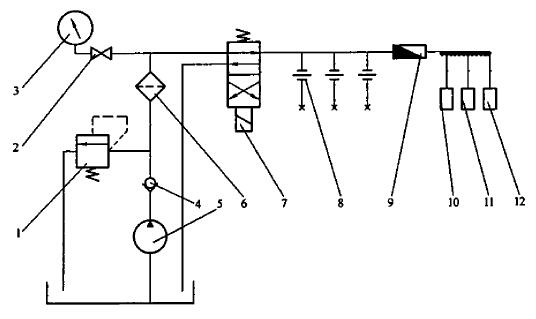

2.1 挠性管接头的试验原理见图 1 。

挠性管接头的试验装置原理图

1——溢流阀;2——压力表开关;3——压力表;4——单向阀;5——泵;6——过滤器;

7——换向阀;8——被试接头;9——压力传感器;10——计数器;11——示数器;12——光线示波器。

图 1 挠性管接头的试验装置原理图

2.2 试验用介质为 GB/T3141 中粘度等级 32 的液压液或城市工业用水。

2.3 密封试验:

挠性管接头一端封闭,另一端与压力源连接,在 1.25 倍的公称压力下,保压 5 min,应符合 1.1 的规定。

2.4 耐压试验:

挠性管接头一端封闭, 另一端与压力翻连接, 在 1.5 倍的公都压力下,保压 5 min, 应符合 1.2 的规定。

2.5 补偿性能:

挠性管接头一端封闭,另一端与压力源连接,分别进行轴向伸长、压缩和径向位移以及角向位移的各项位移量的测定,其值应符合 1.3 的规定。

2.6 冲击试验:

在公称压力下,以每分钟 15 次~60 次的频率冲击 7*104 次,试验结果应符合 1.4 的规定。

2.7 高温试验:

挠性管接头在公称压力下,介质温度 90℃,持续 30 min, 试验结果应符合 1.5 的规定。
