高温高压油浸测试台的应用介绍

2005-02-11 0 编辑:亿威仕 | 市场部

设计开发油气模拟井,模拟井下高温高压等特殊环境,对整套系统进行性能测试,充分保障整套系统野外施工试验可靠性。

模拟井测试平台主要用于为测井光缆等井下仪器性能的测试提供近似的模拟环境。模拟井筒通过底部钢结构固定于井道之中,压控设备与井筒通过液压管道连接。井口顶部接口处位于地平面上方便于试验操作,测试前先将仪器放入井筒内部,密封好井盖,通过操作台控制空压机和增压泵将油箱内的液压油打入井筒,然后控制升温装置将温度加热到指定值,恒温稳定后再控制升压装置阶梯加压。实验结束后,先卸去井筒内部压力,然后通过外部冷却装置将井筒内液压油冷却至室温后取出仪器。

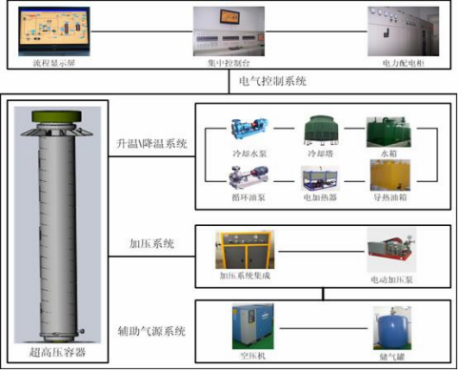

模拟井测试平台主要是由模拟井井道和井筒、供电及控制系统、温控系统、压控系统、照明系统、安防系统等构成。各系统主要功能是保证模拟井测试平台完成对各项环境参数的模拟,最终实现对井下仪器测试的顺利进行。模拟井测试平台构成如图 所示。

图 模拟井测试平台

高温高压油浸测试台

超高压试验装置及配套控制系统作为高温高压环境系统主体设备的主要部分包括: 0125超高压容器、温控系统(可拆卸电加热套、加热控 制装置)、压控系统(增压泵、压力管道、压力控制装置)、中控台(远程控 制)及配套安装拆卸工装。
