航空发动机燃油喷嘴性能试验设备及技术要求

2020-06-30 0

今天给大家带来的分享内容是关于航空发动机燃油喷嘴的性能试验设备及技术要求。(如果您对航空发动机燃油喷嘴性能试验设备感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648。)

1、试验设备

航空发动机燃油喷嘴性能试验设备一般包括燃油喷嘴常规试验器、雾化试验器和燃油总管试验器。它应由供油系统、供气系统、抽风系统、电器系统和测试系统等组成。典型的喷嘴试验设备示意图见图 1。

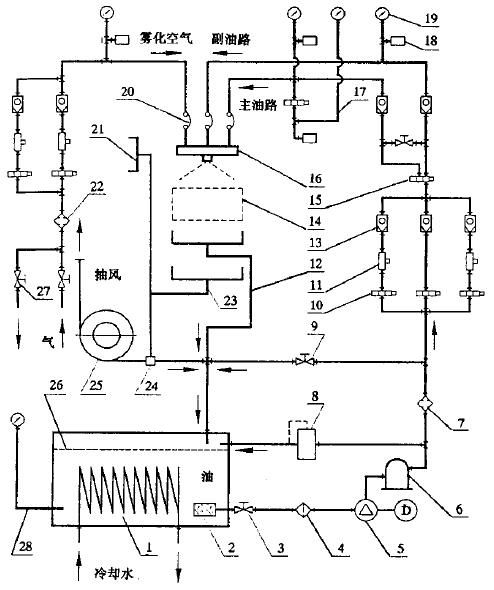

图 1 燃油喷嘴试验设备示意图

1.油箱 2.普通油滤 3.阀门 4.低压油池 5.电机油泵 6.储压器 7.高压油滤 8.安全阀

9.调压阀 10.电磁阀 11.涡轮流量计 12.回油管 13.单向阀 14.侧试系统 15.电磁阀

16.被测喷嘴或燃油总管 17.反压测试系统 18.压阻传感器 19.压力表 20.高压软管

21.室内抽风 22.空气过滤器 23.设备内抽风 24.油气分离器 25.抽风机

26.滤网 27.空气调压阀 28.油温计

图 1 燃油喷嘴试验设备示意图

2、测试系统

2.1 燃油喷嘴常规试验器测试系统包括燃油流量测量、雾化空气流量测量、喷雾锥角测量和燃油分布不均匀度测量。

2.2 雾化试验测试系统包括 Malvem 仪或相移多普勒仪和激光全息摄影仪等。

2.3 燃油总管测试系统包括燃油总管流量测量和流量分布测量。

3、试验设备的技术要求

3.1 所有基本参数的测量应满足规定的计量量值传递要求。

3.2 喷雾锥角的测量宜采用光学法或探针法。光学法要求具有修正图象失真度,提高图象信噪比的功能。

3.3 安装好的喷嘴应能沿喷嘴轴线上下可调,以满足对不同喷嘴测量点所在位置的要求。

3.4 喷嘴应能以喷嘴中心线为轴旋转 360°,以观察其喷雾锥的变化。

3.5 喷嘴夹具中心线与喷嘴中心线偏离不应超过 2°。

3.6 应确保分布器的中心线与喷嘴中心线重合;测量光轴与喷嘴中心线垂直。

3.7 应具有微粒校准系统,以保证测量准确度。

3.8 喷雾室应具备取样调节机构,以保证取样适宜。

3.9 应确保所有管道与管道元件无渗漏现象。

3.10 应有风量调节装置,在保证不影响雾锥的情况下抽风大小应可调。

3.11 试验介质的温度宜保持在 20℃±2℃ 范围内,试验间环境温度宜保持在 25℃±5℃ 范围内。

3.12 试验间应保持干燥、无尘。
