瓶阀耐用性(疲劳寿命)试验方法

2018-10-29 0 编辑:亿威仕 | 市场部

该“瓶阀耐用性(疲劳寿命)试验方法”适用于适用于使用环境温度为-40℃~+60℃,公称工作压力为不大于2.5MPa,介质符合GB 11174液化石油气钢瓶上的瓶阀。(不适用于车用液化石油气瓶阀),以下是试验方法介绍:

1、瓶阀耐用性试验方法

将阀装在试验装置上,使阀处于开启状态,从阀的进气口充入氮气或空气至公称工作压力,然后将试验装置安装在耐用试验机上,以8次/min~15次/min的速率做全行启闭,其启闭力矩不大于5N·m,在进行30000次全行程启闭后,再按7.8的规定进行气密性试验,其结果应符合6.3.5.1的规定。

2、自闭装置耐用性试验方法

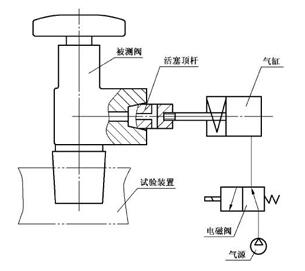

阀装在试验装置上,使阀处于开启状态,从阀的进气口充入氮气或空气至公称工作压力。然后,将试验装置安装在试验机上,并使阀的出气口对准试验机上的气缸活塞顶杆(见下图:自闭装置耐用性试验方法示意图)。试验时,开启电磁阀,通过气缸内的气源推动活塞顶杆,由活塞顶杆顶开自闭装置,使自阀装置开启,此时阀的出气口应有气体输出。当活塞顶杆复位时自闭装置自动关闭,此时出气口应无气体输出。自闭装置如此往复进行1000次的启闭后,再按7.8.2和7.8.3的规定进行气密性试验,其结果应符合6.3.5.2的规定。


(自闭装置耐用性试验方法示意图)

附上文中提到的相关规定:

6.3.5.1 阀的耐用性:在公称工作压力下,阀全行程启闭30000次,应无其他异常现象并符合6.3.2规定。

6.3.5.2 自闭装置耐用性:在公称工作压力下,自闭装置启闭1000次,应无其他异常现象并符合6.3.2规定。

6.3.2 气密性

在下列条件及状态下,阀的泄漏量应大于15cm³/h,或采用浸水法检验时浸入水中静止1min无气泡产生。

a)在公称工作压力下,关闭和任意开启状态;

b)在0.05MPa压力下,任意开启状态。

7.8 气密性试验

7.8.1 将阀装在试验装置上,使阀处于关闭状态,使自闭装置处于开启状态,从阀的进气口充入氮气或空气至公称工作压力,浸入水中持续1min或置于检漏装置中,其结果应符合6.3.2a)的规定。

7.8.2 将阀装在试验装置上,使阀处于任意开启状态,从阀的进气口充入氮气或空气至公称工作压力,浸入水中持续1min或置于检漏装置中,其结果应符合6.3.2a)的规定。

7.8.3 将阀装在试验装置上,使阀处于任意开启状态,从阀的进气口充入氮气或空气至0.05MPa压力,浸入水中持续1min或置于检漏装置中,其结果应符合6.3.2b)的规定。

以上就是关于“瓶阀耐用性(疲劳寿命)试验方法”的所有内容,有兴趣的朋友可以参阅:《GB/T 7512-2017 液化石油气瓶阀》,了解更多内容!

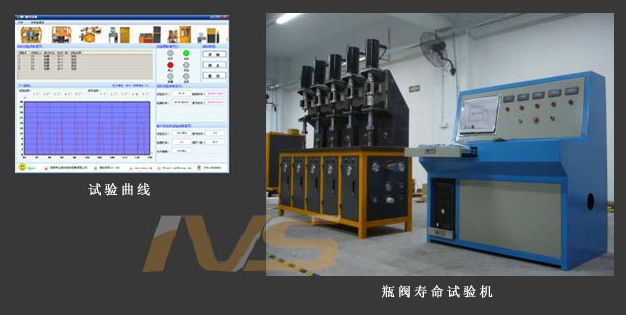

中国试验机领导品牌-深圳市亿威仕流体控制有限公司专业研发生产气瓶相关试验检测设备,如符合上文中提到的瓶阀耐用性(疲劳寿命)试验机,以及适合于其他类型瓶阀的耐用性(疲劳寿命)试验装置,欢迎有需要的客户莅临我司参观考察!电话:0755-8889 8859  QQ:459675648.
