阀门进行耐火试验的目的是为了验证阀门在耐火试验过程中和耐火试验后的承压性能。那么，应该如何进行阀门的耐火试验呢？下面我们就来了解阀门的耐火试验方法和步骤。（如您需要了解阀门耐火试验系统，请与我们联系！电话：0755-8889 8859  QQ：459675648.）

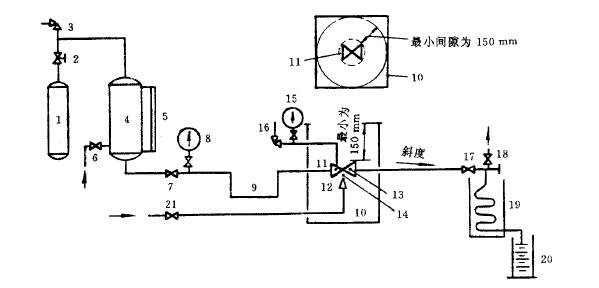

（a 用压缩气体作为压力源的阀门耐火试验系统）

（b 用泵作为压力源的阀门耐火试验系统）

 阀门耐火试验推荐系统的原理图：

1—压力源；2—压力调节阀；3—压力泄放阀；4—贮水容器；5—水位计（或类似装置）；6—供水阀；7—截止阀；
8—压力表；9—阻汽管；10—试验箱；11—试验阀；12—燃汽喷嘴；13—测温块；14—测量火区温度的热电偶；
15—与试验阀中腔相连的压力表；16—与试验阀中腔相连的压力泄放阀；17—截止阀；18—排气阀；
19—冷凝器；20—计量容器；21—燃料供给阀；22—止回阀。

一、试验准备

1、试验阀处于部分开启位置，打开供水阀 6、截止阀7、排气阀18 和截止阀17，给系统注水并排除空气；系统注满水后关闭截止阀17、排气阀18 和供水阀6；关闭试验阀11 并打开截止阀17，用水对系统加压，压力为试验阀20℃下最大允许工作压力的1.1 倍。检查试验系统是否有泄漏，如有泄漏，应予消除。

2、如果阀门的进口侧密封副亦具有密封性，那么，当阀门关闭时，应测定出积集在阀门中腔的水量，并记录该值。在耐火试验期间如果积集在阀门中腔内的水通过出口侧密封副流到了计量容器20 中，在确定通过阀门密封副的泄漏量时，应将该水量从计量容器20 收集的总水量中扣除。

二、高压试验

1、高压试验的压力按下述方法确定：

a. 对于公称压力（pN）级的试验阀，按表1 的规定；

b. 对于其他试验阀，为其20℃下最大允许工作压力的75%。

2、将系统压力调整到表1规定的压力，在包括火烧和冷却的整个高压试验阶段均保持该压力值。允许有一次其最大值为试验压力50%的瞬时压力损失，但应在2 min 内恢复试验压力。

3、记录水位计 5 的读数，将计量容器20 中的水倒空。

4、打开燃料供给阀 21，点火。

5、点火后的 30 min 为火烧期，在该期间应监测火区温度，要求两个热电偶14 的平均温度在2 min内达到760℃，在火烧期余下的时间里平均温度应在760~980℃之间，且两个热电偶的读数均不得低于705℃。

6、要求测温块 13 中热电偶的平均温度在点火后15 min 内达到650℃，在火烧期余下的时间里平均温度不得低于该温度，且各测温块中热电偶的读数不得低于565℃。

7、在火烧期每隔 2 min 记录一次仪表8、13、14、15 的读数，各热电偶的读数应分别记录。

8、火烧时间达到 30 min 时关闭燃料供给阀21。立即测定计量容器20 中所收集的水量，确定火烧期通过试验阀密封副的总泄漏量。继续收集计量容器20 中的水量。

9、用强制冷却或自然冷却的方法将试验阀冷却到外表温度等于或低于100℃。记录下试验阀外表面冷却到100℃所需的时间，试验阀内部温度可以比外表面高得多，但最好使内部温度与外表面温度达到平衡。

如果对处在高温下的试验阀采取强制冷却，为安全起见，应征求制造厂的意见。

10、当试验阀外表面冷却到 100℃时，记录下水位计5 的读数及计量容器20 中的水量，以确定试验阀的外泄漏量。

三、低压试验

1、对于 20℃下最大允许工作压力小于或等于11 MPa 的试验阀，应进行低压试验。

2、低压试验的压力按下述方法确定：

a. 对于公称压力（pN）级的试验阀，按表1 的规定；

b. 对于其他试验阀，取其20℃下最大允许工作压力的7%和0.2 MPa 两者中的大值。

3、将试验系统中的压力降低到6.3.2 条规定的压力后，检测通过试验阀密封副的泄漏量及外泄漏量，检漏持续时间为5 min。

四、操作试验

1、对于 20℃下最大允许工作压力大于11 MPa 的试验阀，将阀前压力保持在表1规定的压力。对于20℃下最大允许工作压力小于或等于11 MPa 的试验阀，将阀前压力升至6.2.1 条规定的压力。

2、将试验阀打开到全开启位置，然后关闭截止阀17，使管道与试验阀体腔相通。记录下操作试验阀所需的最大力矩。

3、试验阀处在全开启位置，在表1规定的压力下检测并记录试验阀的外泄漏量，检漏持续时间为5 min。

温馨提示：阀门耐火试验有可能会发生危险，所以在进行试验前，应采取下述安全措施：

a. 所有试验设备以及试验阀本身均应清洁，并处在良好的工作状况下。试验箱周围应设置适当的防护装置；

b. 试验人员应有防护措施；

c. 对于进、出口侧均有密封副且在使用中能够同时密封的试验阀，应在其中腔连接一个压力泄放阀。
