安全阀壳体液压试验及气压试验方法简介

2019-01-09 0 编辑:亿威仕 | 市场部

安全阀是一种自动阀门,其启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀也是必须经过压力试验后才能使用的一种阀门。下面就来跟大家介绍安全阀压力试验的测试方法之安全阀壳体的液压试验及气压试验方法。

一、安全阀壳体液压试验方法:

1、应用说明:

封闭安全阀阀座密封面,在进口侧体腔部位施加试验压力,试验压力为其公称压力的1.5倍。

当安全阀承受附加背压力或安装于封闭的排放系统时(封闭式安全阀),应在其排放侧部位进行液压试验。试验压力为最大背压力的1.5倍。

对于向空排放的安全阀或仅在排放时产生背压力的安全阀,不需在其排放侧部位进行液压试验。

2、试验持续时间

试验压力应在要求的数值时保持足够长的时间,以便对各个表面和连接部位进行目视检查。试验压力的持续时间在任何情况下不得少下表的规定。排放侧部位试验的持续时间按规定的压力和出口和通径来确定。

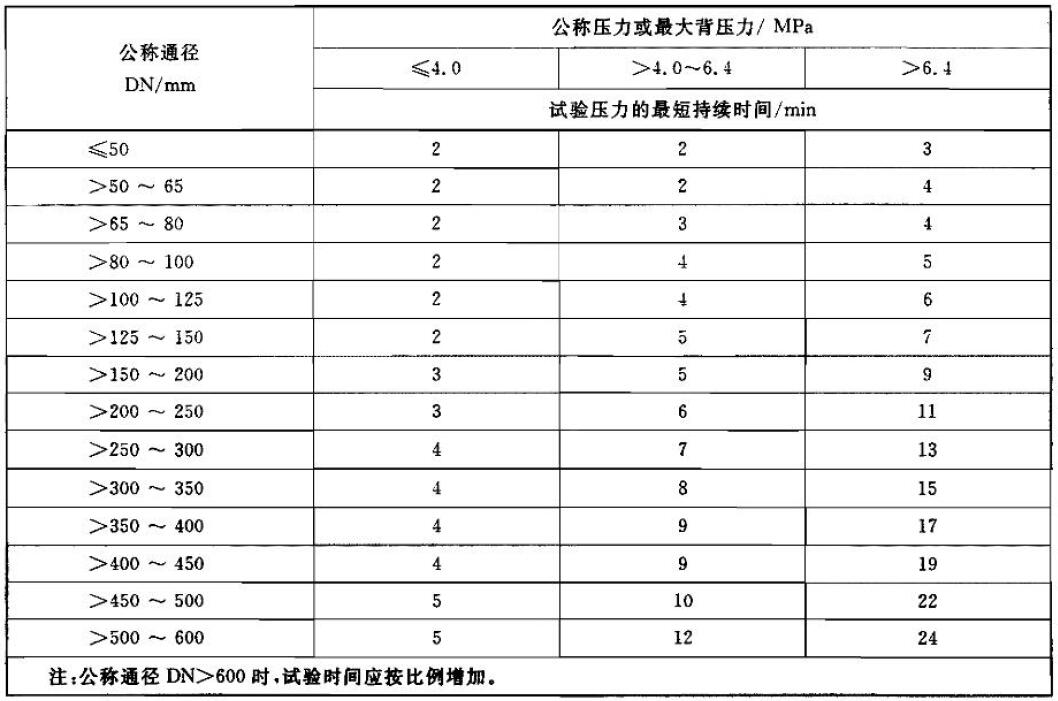

壳体液压试验的试验压力最短持续时间表

1.3 安全要求

用适度纯净的水作为试验介质,试验时应排除阀体及试验管路内的空气。试验介质温度应在5℃~52℃。试验时,阀门或其部件不应承受任何形式的冲击载荷,例如锤击。

二、安全阀壳体气压试验方法:

1、应用说明

应避免用气体来进行壳体试验。但在下列情况下并经有关各方同意后,可以将液压试验的壳体液压试验用空气或其他合适的气体来进行:

a)设计和结构上不适于充灌液体的阀门;

b)使用工况不允许有任何微小水迹的阀门。

试验压力和加压方法按壳体液压试验的规定。

2、试验持续时间

试验持续时间和试验条件按壳体液压试验的规定。

3、安全要求

应考虑到气压试验中存在的危险性,并采取足够的预防措施。对下列有关因素要引起特别注意:

a)若在试验加压过程中的某个阶段阀门发生较大的破裂时,则会释放出大量的能量 。因此,在升压过程中不允许人员靠近。

b)在设计阶段就应对试验条件下发生脆断的危险性预以充分评估,在选择要进行气压试验阀门的材料时应考虑避免在试验中发生脆断危险。这就需要在各部件材料的脆变温度和试验温度之间规定一个足够的差值。

c)应注意到当储罐的高压气体减压到阀的试验压力时温度会下降这一实际情况。

d)对在进行气压试验的阀门,只有当升压过程完成后才可作靠近的检查。

e)对在进行气压试验的阀门,不得给予任何形式的冲击载荷。

f)应采取措施防止压力超过试验压力。
