为北京某某检测认证有限公司定做的制动软管膨胀量试验台。

制动软管膨胀量试验台是根据国标 GB 16897 和 GB/T 7129 等标准规定制作，用于测量汽车制动软管膨胀量试验台的专用试验设备，适合生产部门检验使用，也适合研究机构和监察单位用于对制动软管膨胀量的研究和检测。

设备核心技术参数：

试验介质：水；

最大工作压力：20MPa；

试压范围：0.1-20MPa；

控制方式：自动控制；

压力测量精度：±0.5%F.S；

滴定管参数：最大量程 2mL，最小刻度 0.01mL（可根据客户需求配置）。

对制动软管测量膨胀量时，按照下列操作步骤进行：

1、首先用模拟钢管测试，测量出系统在 6.9MPa、10.3MPa 和 20MPa 下的标定修定量；

2、测量被测制动软管自由长度；

3、将制动软管安装在试验设备上，注意保持制动软管铅垂安装。

4、启动增压泵，观察滴定管，当滴定管中出现水柱时，轻轻敲打制动软管外壁，以便排出附着于制动软管内壁的气泡，然后关闭增压泵。

5、打开滴定管上的排水阀，将液面调至 0 位。

6、关闭气控阀 2，启动增压泵，将压力升至测试压力。

7、关闭气控阀 1，打开气控阀 2 计时 10s，使制动软管中的水排入滴定管中。

8、将步骤 6、7 重复两遍，总共试验 3 次；

9、由滴定管读出 3 次膨胀测试制动软管排出的水量，

10、读出的排水量除以 3，然后减去标定量，计算出膨胀量，然后再除以制动软管长度，便得出单位长度制动软管膨胀量。

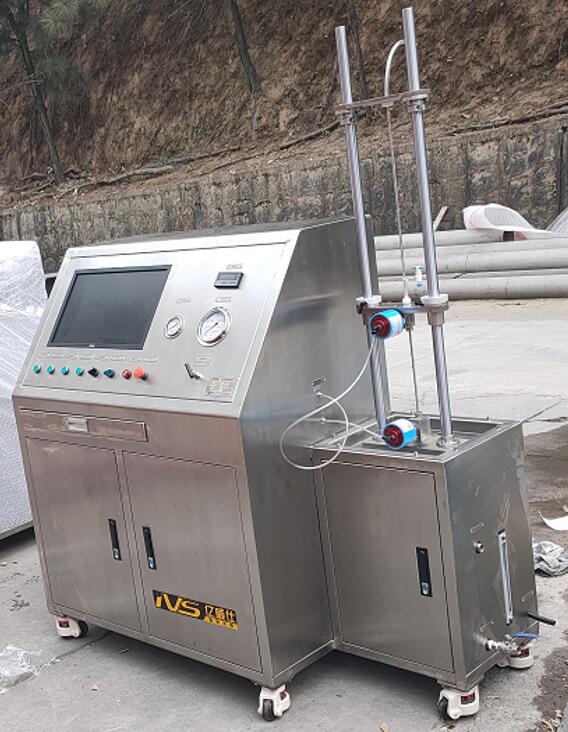

设备参考图片：
