循环压力检测设备/流量流阻检测设备-成都某某电子应用科技有限公司

2023-05-15 0 编辑:亿威仕 | 市场部

为成都某某电子应用科技有限公司定制的循环压力检测设备流量流阻检测设备

其中,循环压力检测设备通过液压系统提供脉动压力,对客户的工件进行脉动式压力循环,达到压力疲劳试验的目的。

循环压力检测设备的核心指标参数:

1)试验介质:65# 航空冷却液(客户自备);

2)压力控制系统:试验压力:0~3MPa,区间连续可调;压力控制精度:±2%FS;循环频次:120 次/分钟(即 2Hz);循环次数:≥10 万次且可调;

3)温度控制系统:介质温度,≤60℃,通过冷水机对介质进行冷却;

4)循环系统:试验后的液体进行回收至水箱,并过滤,循环利用;出入口过滤器过滤精度为 20μm,滤网可清洗和更换;检测完成后可通过压缩空气吹出工件内的液体;

5)压力传感器量程及测量精度:0~4MPa,0.5 级压力传感器,响应时间 ≤1ms;

6)软件控制系统:选用电脑软件系统,中文界面操作软件,工艺基本参数的屏幕显示;工艺参数的编辑、保存、修改和调用;试压曲线,试验数据可记录、保存,可以自动生成试验报告并打印等。

其中,流量流阻检测设备用于客户产品的流量-压损特性和耐压能力是等重要工艺参数和技术指标进行测试。

流量流阻检测设备的核心指标参数:

1)试验介质:65#航空冷却液(客户自备);

2)压力控制系统:试验压力:0~1MPa,区间连续可调;

3)流量控制系统:流量范围:0.2~2L/min,2~25L/min,20~50L/min;控制精度:±1%FS;

4)温度控制系统:液体温度控制范围:10~40°C,精度 ±2°C,通过冷水机对介质进行冷却,加热装置对介质进行加温;

5)循环系统:

试验后的液体进行回收至水箱,并过滤,循环利用;

入口过滤器过滤精度为 40μm,滤网可清洗和更换;

出口过滤器过滤精度为 5μm,滤网可清洗和更换;

6)吹干系统:

对压缩空气进行过滤,过滤精度 5μm,并进行压力调节,调节范围 0.1~0.5MPa,采用压缩空气吹干流道;

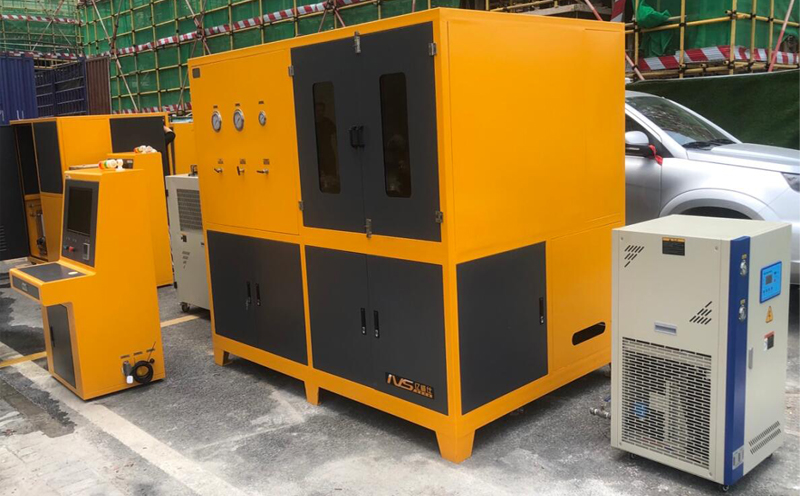

设备参考图片:

循环压力检测设备及流量流阻检测设备
