ESD控制面板-河北某石油装备公司

2021-08-03 0 编辑:亿威仕 | 市场部

为河北某石油装备公司定制的ESD控制面板

该ESD控制面板是根据甲方技术要求而针对性设计,完成本技术方案。满足井口地面安全阀控制系统的逻辑控制和生产测试需求。

设备主要由气源回路、先导控制回路、液压主回路和SSV 控制回路组成。可分别控制 4 个安全阀的打开和关闭。系统通过 2 台气驱液泵(气动手动泵操作功能)为安全阀触动器提供液压控制源,液压系统最大控制压力为:3,000PSI;驱动源为压缩空气,气压回路最大工作压力为145PSI,ESD控制面板应急情况下在接受到感应信号(本地ESD开关、远程ESD信号、易熔塞、高压/低压先导阀动作信号)后释放触动器的压力,达到关闭安全阀。

ESD控制面板由气源过滤器、气压压力表、气压减压阀、中继阀、球阀、油箱、液压过滤器、气驱液泵、手动泵、单向阀、液压蓄能器、液压减压阀、安全阀、先导控制阀件及指示仪表等组成。设备布局合理,高压管路采用不锈钢管线,采用国外进口的高压管线和接头,美观耐用;主要元器件均选用国外进口产品,性能先进可靠。控制柜体采用304系列不锈钢板制作,防雨、防尘、耐腐蚀,密封性能达到IP65。

设备主要参考以下标准制作:

API RP 14C;API RP 14D;API RP 14F;API RP 550;ASTM A269-07;

SY/T 6276;GB/T 7932;GB/T 3766;GB/T 14039 等。

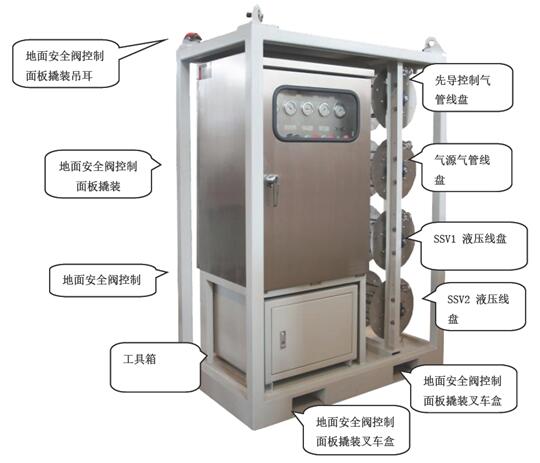

设备参考图片:

ESD控制面板
