井口装置水密封试压系统-江苏某机械制造有限公司

2021-07-22 0 编辑:亿威仕 | 市场部

为江苏某机械制造有限公司生产的两台水密封试压系统

水密封试压系统主要应用于用于钻井防喷器、采油(气)树和井口装置、节流和压井管汇等产品的进行出厂项目检验,并同时能够满足上述产品的功能试验。适合井口井控装备生产厂家做产品出产检测用,是其制造质量合格的必不可少的验收内容,也适合科研、检测机构作检测设备。

系统主要是由工作试验台、测控系统、检测系统三大部分组成,用于防喷器或井口装置及其连接密封部位的水压密封检查; 试验系统的控制系统具有超压、泄露、超时等意外状况的报警停机保护措施。试验系统具备高精度自动控制系统,闭环反馈,智能PID调节系统,压力传感器,高压热电偶,位于试验工件终端,保证试验压力控制精度。试验产品、试验方法、试验报告均以数据库形式存储和管理,方便查询或调取,可以自动生成月报表、季度报表和年度报表。控制原理先进,能够精确控制压力的精度,保压效果好,实时自动补压。可以通过计算机全自动控制整个试验过程,也可以通过控制柜上的按钮开关手动电控试验过程,还可以手动控制各个阀门完成手动试验过程。

设备主要技术参数:

试验介质:水;

控制方式:手动(按钮)、自动(工控机);

工作压力:一台160MPa(双泵配置)、一台210MPa(三泵配置);

2 路输出、独立采集、独立卸压。

a)160MPa 设备配置 高压泵 240:1,每冲程排量 6.15ml,低压泵 35:1,每冲程排量 40ml;

b)210MPa 设备配置高压泵 330:1,每冲程排量 4.51ml,中压泵 55:1,每冲程排量 24.6ml,低压泵10:1,每冲程排量 146ml。

参考标准:

API 6A、GB/T22513-2013《井口装置和采油树规范》;

API 16A 、SY/T5053.1-2000《防喷器及控制装置 防喷器》;

公共安全行业标准及公安部对安全防范工程管理要求;

GB50198  民用闭路电视监控系统工程技术规范;等

设备参考图片:

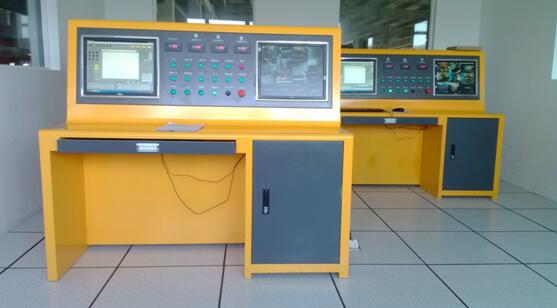

井口装置防喷器水密封试压系统-控制柜

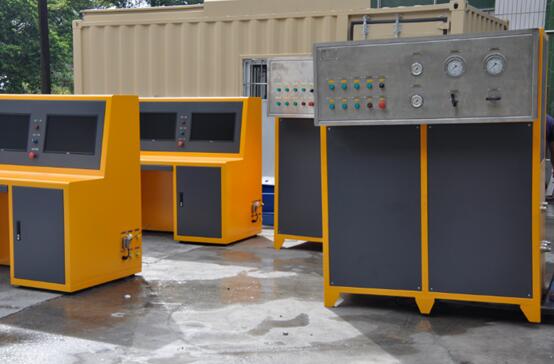

井口装置防喷顺路水密封试压系统-泵阀柜
