立式拉力试验机

产品介绍

设备简介:

该拉力试验机采用立式结构,设备广泛应用于卸扣、吊钩,锁链等吊具的计量及质量检测,检测的目的是验证产品的负载能力。可产生200吨立式拉力试验,拉力值可数字数显,压力可控制。

主要组成部分:

☼  液压动力系统即液压站,作用是泵站输出液压压力;

☼  力加载系统,作用是将液压压力作用在油缸上将压力转换成拉力;

☼  控制和采集系统,作用是控制液压站的压力的输出和读取拉力传感器的拉力值并显示出来。

☼  液压站与力加载系统通过液压软管连接,控制和采集系统与液压站和力加载系统通过数据线传输控制。

主要技术参数:

☼  试验介质:液压油;

☼  试验负荷范围:最大200t;

☼  试验压力范围:最大31MPa;

☼  试件:一次1件;

☼  压力传感器精度:±0.5%;

☼  拉力测试数显表精度:±0.05%F.S.RS485;

☼  气压连接入口规格:1/2“NPT;

☼  电源:415VAC 50Hz 3PH 2.2KW;

☼  驱动压力:最大8bar@0.5Nm3/min;

☼  试验环境温度:常温;

☼  工作环境:室内。

设备主要特点:

☼  手自一体操作;

☼  电驱马达可使气缸快速移动,使用手动泵或者气体增压器增压;

☼  测试数据由PC和PLC自动采集.测试数据可以实时显示和自动保存,测试报告可以提供进一步的分析研究;

☼  西门子PLC控制系统可以保证控制精度和快速的数据读取;

☼  超压, 泄露, 超时和断电报警系统可以确保安全操作.

☼  装有安全泄压阀

☼  低噪音运行以及简易的操作和维护

☼  锥螺纹密封以及很少的焊接连接能满足密封要求以及易于拆卸维护

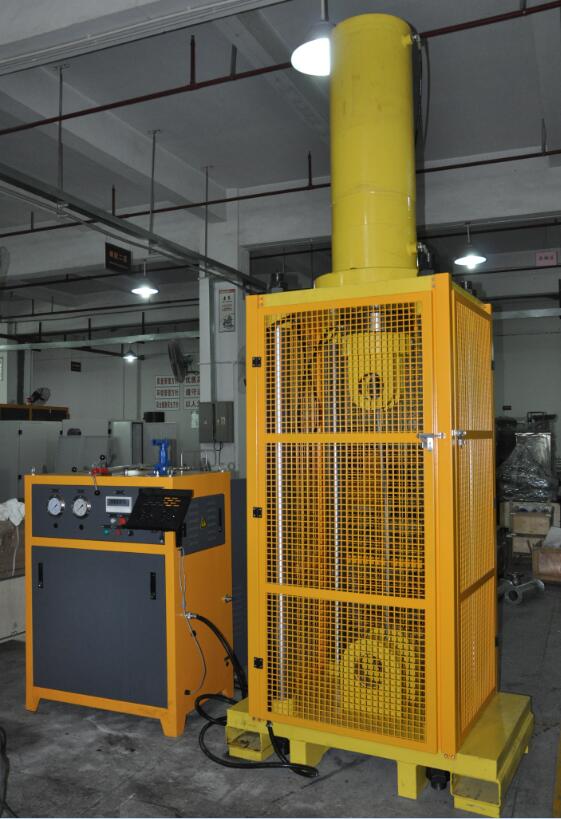

设备参考图片:

立式拉力试验机
