设备简介：

该拉力试验机设备采用卧式结构，可满足各种尺寸试样的拉伸性能测试。设备采用进口控制器，性能稳定、测试精度高。试验区域采用全程防护模式，确保试验过程中不受外界因素干扰，并给试验人员提供安全保障，防止意外伤害。

拉力试验机设备广泛用于锚链、钢绞线、钢丝绳、电缆、电瓷瓶、缆绳等材料和零部件的静态拉伸力学性能试验，是金属制品、建筑结构、船舰、军工、材料开发、教学研究、质量控制等不可缺少的检测设备。

主要技术参数：

☼  最大负荷：300 kN；

☼  试验机级别：0.5级；

☼  力测量范围：0.4%～100% FS；（全程不分档）

☼  力示值相对误差：±0.5%；

☼  力值分辨力：1/±500000 FS；

☼  横梁有效拉伸行程：根据要求定；

☼  变形测量范围：2～100% FS；

☼  变形（引伸计）示值相对误差：±0.5%；

☼  变形（引伸计）分辨力：1/500000 FS；

☼  位移示值相对误差：±0.5%；

☼  位移分辨力：0.1 μm；

☼  变形速率调节范围：0.5%～5% FS/S；

☼  变形速率控制精度：速率＜0.05% FS时，为±2%设定值以内  速率≥0.05% FS时，为±0.5%设定值以内；

☼  位移速率调节范围：0.001～500 mm/min；

☼  位移速率控制精度：设定值的±0.5%以内；

☼  恒力、恒变形、恒位移控制精度：设定值≥10% FS时，设定值的±0.5%以内  设定值＜10% FS时，设定值的±1.0%以内；

☼  有效拉伸长度：根据要求定；

☼  试验宽度：600 mm。

设备特点：

☼  拉力和位移等测量部件全部采用德国HBM或MTS等原装进口部件并有校准报告；

☼  采用美国moog等原装进口液压伺服液压系统进行力加载；

☼  柔性框架结构，可根据测试产品进行调整有效长度；

☼  框架设置安全防护装置，安全系数达到3.0以上；

☼  计算机全闭环控制，labview图形化软件控制程序，人性化操作界面，可现实流程图，实时测量数据、曲线等；

☼  采用oracle数据库，可实现远程数据共享、管理、及对产品测试结果的监控；

☼  操作系统采用近地和远程相结合的方式进行，操作权限设置明确，方便管理；

☼  可设置自动判断裂与否和自动返回起始点与否，可设置定时间停止，定负荷停止，定变形停止，可设置断裂判别条件；

☼  可显示多种试验曲线：力-位移、力-时间、力-变形、应力-应变；

☼  系统由电脑和PLC控制单元上下两级控制系统组成，上位机主要完成图形处理、数据处理、数据管理，下位机根据上位机的指令完成试验过程；

☼  设置视频监控系统，观察工件两端连接处的试验状况；

☼  系统配备适用通用钢丝绳以及非金属管道的夹紧工装，可根据客户工件的不同设计非标夹具，方便用户安装使用。

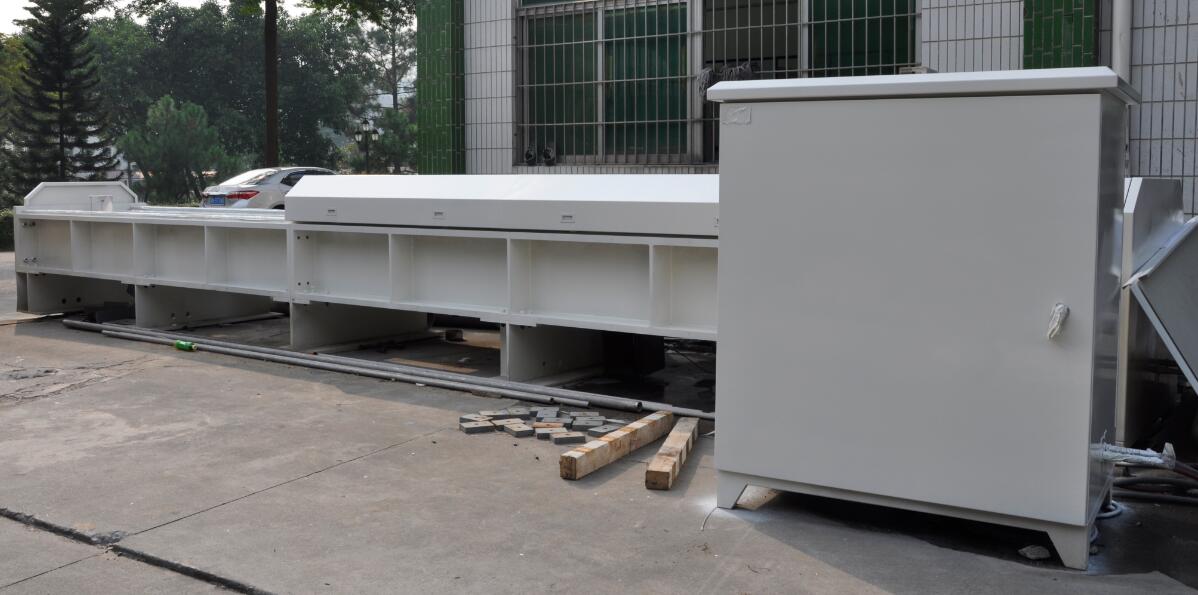

设备参考图片：
