机械式便器冲洗阀是一种安装在卫生间、公共厕所等场所的供水管路上,公称压水为 0.75MPa,用于冲洗大、小便器的冲洗阀。
今天我们来学习关于机械式便器冲洗阀使用性能试验方法的内容。
1、强度性能试验
将便器冲洗阀按使用状态安装在测试设备上,从进水口引入规定的压力值,在规定的稳压时间内,检查阀体有无变形和渗漏。
2、密封性能试验
将便器冲洗阀按使用状态安装在测试设备上,从进水口引入规定的压力值,在规定的稳压时间内,检查阀体有无渗漏。
3、冲洗性能试验
将便器冲洗阀按使用状态安装在按图 1 示例的测试设备上,并按下述条件试验:
a)进水压力为 0.1MPa,给水管直径与便器冲洗阀进水口直径相同,试验时要反复进行 3 次,结果取平均值。
b)按住开关约 1s,测定最大瞬时流量。
c)调整便器冲洗阀,按住开关约 1s,测量从开始出水到停止出水一个周期的出水量。

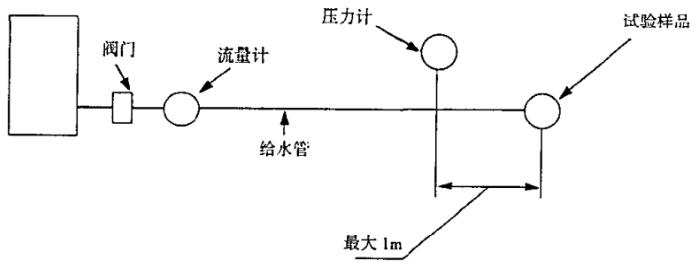

图 1 冲洗性能试验装置示例
4、防虹吸性能试验
将大便器冲洗阀按使用状态安装在按图 2 示例的测试设备上,防虹吸结构的空气吸入面到水面的垂直距离(A),观察透明管水位上升高度(B),并按下述条件试验:
a)透明管直径与大便器冲洗阀出水口直径相同,从进水口缓慢降压至 -0.054MPa,在 -0.054MPa 压力时稳压 30s;再将压力缓慢升到大气压。重复操作两次。
b)迅速降压至 -0.054MPa,稳压 5s,并在 5s 内升到大气压,重复操作两次。
5、耐寒性能试验
5.1 经过通水放水后的便器冲洗阀,排空阀内的水后放置 10min。
5.2 将便器冲洗阀放置在冷冻箱中,冷冻箱逐渐降温至 -20℃±2℃,保持 1h。
5.3 解冻后将便器冲洗阀安装在测试设备上,进水口引入 0.1MPa 水压,确认放水,密封应无渗漏。

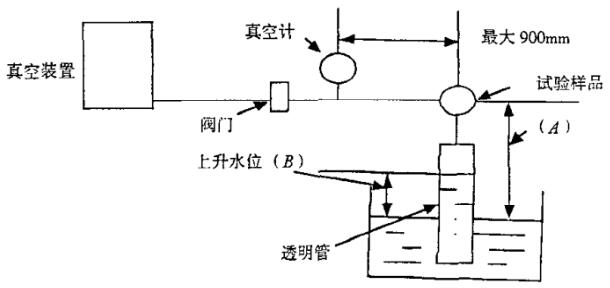

图 2 防虹吸性能试验装置示例
5.4 解冻可强制使用加热器或热水。
6、水冲击限度性能试验
将大便器冲洗阀按使用状态安装在按图 3 示例的测试设备上,给水管直径与便器冲洗阀进水口直径相同,出水时水压达到 0.15MPa,观察便器冲洗阀关闭时的压力计冲击值,水冲击值不包括出水时的水压。

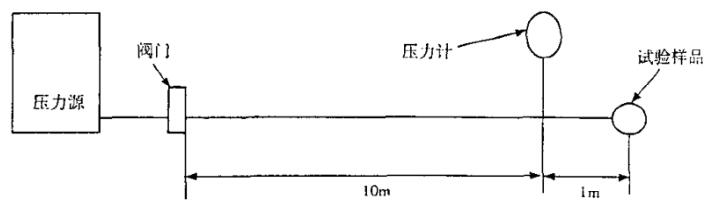

图 3 水冲击限度性能试验装置示例
7、噪声试验
在环境噪声声压级不大于 25dB(A)的室内测量。将冲洗阀安装在给水管路上,出水口连接与冲洗阀出水口直径一致的胶管,胶管的另一端引出试验室外,在进水压力为 0.6MPa 时,苑海洗阀 1m 并且高于地面 1m 处测量噪声。
8、寿命试验
将便器冲洗阀安装在寿命试验设备上,设备应满足下述条件:
a)便器冲洗阀在关闭状态下,水压应 ≥0.2MPa。
b)试验用水为常温水。
c)每次开启的按动时间为 1s。
