航空航天流体系统用软管、管道和接头组件脉冲试验的试验条件:
1、脉冲迹线
在示波器上观察时,脉冲迹线代表了近似的压力/时间循环。这些压力/时间曲线应在图 1 所示的阴影区域范围内。脉冲试验设备产生的动态脉冲迹线应与图 1 所示的脉冲迹线一致。
标引序号说明:X——一个周期的百分比;Y——名义压力的百分比(±5%);
1——处于峰值压力的 10% 到 90% 之间曲线的斜率。其表明了升率(见 2);
2——峰值压力(见表 1 或表 2)。只有一个压力峰值允许超过工作压力的 110%,并且应在循环的前 15% 时间内;
3——压力等级 B、D、E 中的背压:(345±170)kPa/(50±25)psi;
压力等级 J、K 中的背压:(700±350)kPa/(100±50)psi。

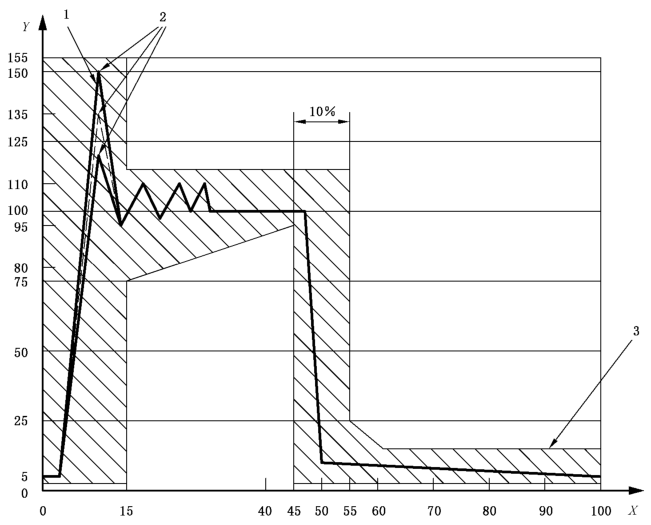

图 1 脉冲迹线
2、升率的计算
升率应按公式(1)计算:
η=(0.9p-0.1p)/(t2-t1)…………………………(1)
式中:
η——升率,单位为千帕每秒(kPa/s);
p——峰值压力,单位为千帕(kPa);
t2——达到 0.9p 的时刻所需的时间,单位为秒(s);
t1——达到 0.1p 的时刻所需的时间,单位为秒(s)。
3、试样的制备
试样的制备应符合产品规范中相关的处理和测试要求。
4、试验流体
试验流体应是指定的航空航天液压系统流体或与试样相容的其他液压油。
表 1 峰值压力和升率
软管、管道和接头组件 | 峰值压力 % | 最小升率 kPa/s | 最大升率 kPa/s | |
压力等级 a | 公称外径 b mm | |||
kPa | ||||
B 10 500 | ≤DN14 | 125 | 126 000 | 700 000 |
DN16~DN25 | 520 000 | |||
DN32 | 340 000 | |||
≥DN40 | 280 000 | |||
D 21 000 | 所有尺寸 | 150 | 315 000 | 2 100 000 |
E 28000 | 420 000 | |||
J 35 000 | 525 000 | |||
K 55 000 | 135 | 525 000 | 4 590 000 | |
a 压力等级符合 ISO 6771 要求。 b 公称外径符合 ISO 8575。 |
表 2 峰值压力和升率(英制计量单位)
软管、管道和接头组件 | 峰值压力 % | 最小压力上升率 psi/s | 最大压力上升率 psi/s | |
压力等级 a | 公称外径 b | |||
psi | ||||
B 1 500 | ≤-08 | 125 | 18 000 | 100 000 |
-10~-12 | 75 000 | |||
-20 | 50 000 | |||
≥-24 | 40 000 | |||
D 3 000 | 所有尺寸 | 150 | 45 000 | 300 000 |
E 4 000psi | 60000 | |||
J 5 000psi | 所有尺寸 | 150 | 75 000 75 000 75 000 75 000 | 300 000 |
K 8 000 | 135 | 650 000 | ||
a 压力等级符合 ISO 6771。 b 公称外径符合 ISO 8575。"-"规格数字直径等于数字乘以 1/16in,例如:-06=6/16in 直径。 |
