关于军用装备的低气压(高度)试验过程介绍

2020-04-14 0

军用装备进行低气压(高度)试验应根据所采用的试验程序来确定所要收集的有关试件暴露于低气压环境的信息,并将试验箱内温度保持在标准大气条件规定的温度下。其试验的目的在于确定装备在常温条件下能否:1、耐受低气压环境;2、在低气压环境下正常工作;3、耐受空气压力快速变化。具体试验过程如下:

一、试验准备

1.1 试验前准备

试验开始前,根据有关文件确定试验程序、试件的技术状态、试验高度、高度变化速率、持续时间、贮存/工作的参数量值等。

1.2 初始检测

试验前所有试件均要在标准大气条件下进行检测,以取得基线数据。检测应按下列步骤进行:

a) 对试件进行全面的目视检查(特别是应力区,如熔模铸件拐角处)和性能检测(试验程序此时不进行性能检测),并记录检查或检测结果。

b) 在标准大气条件下将试件放置在试验箱中。

c) 按技术文件规定进行工作性能检测,并记录检测结果。若试件正常工作,则继续进行相应的试验程序(仅适用于试验程序Ⅱ。

二、试验程序

2.1 程序 Ⅰ —— 贮存/空运

程序 Ⅰ 的步骤如下:

a) 使试件处在贮存或运输技术状态下,按技术文件规定的高度变化速率调节试验箱内的空气压力,使之达到与所要求的试验高度相对应的压力;

b) 保持 a)中的压力至少 1h,但技术文件另有规定的除外;

c) 按技术文件规定的高度变化速率,调节试验箱内的空气压力,使之恢复到标准大气条件压力;

d) 目视检查试件,检测工作性能,并记录检测结果。

2.2 程序 II —— 工作/机外挂飞

程序 II 的步骤如下:

a) 使试件处在工作技术状态下,按技术文件规定的高度变化速率调节试验箱内的空气压力,使之达到与所要求的工作高度相对应的压力;

b) 按技术文件规定的要求检测试件的工作性能,并记录检测结果;

c) 按技术文件规定的高度变化速率,调节试验箱内的空气压力,使之恢复到标准大气条件压力;

d) 目视检査试件,检测工作性能,并记录检测结果。

2.3 程序 Ⅲ —— 快速减压

程序的步骤如下:

a) 使试件处在贮存或运输技术状态下,按技术文件规定的高度变化速率调节试验箱内的空气压力,使之达到与 2438m 高度相对应的压力(75.2kPa)。

b) 在不超过 15s 的时间内,使试验箱内的空气压力降到与所要求的试验高度 12192m 相对应的压力(18.8kPa),或者降到与技术文件规定的其他最大飞行高度相对应的压力。然后在该低气压下至少稳定地保持 10min。

c) 按技术文件规定的高度变化速率,调节试验箱内的空气压力,使之恢复到标准大气条件压力。

d) 目视检査试件,检测工作性能,并记录检测结果。

注:需要注意安全问题。

2.4 程序 Ⅳ —— 爆炸减压

程序 Ⅳ 的步骤如下:

a) 使试件处在贮存或运输技术状态下,按技术文件规定的高度变化速率调节试验箱内的空气压力,使之达到与 2438m 高度相对应的压力(75.2kPa);

b) 在不超过 0.1s 的时间内,使试验箱内的空气压力降到与所要求的试验高度 12192m 相对应的压力(18.8kPa),或者降到与技术文件规定的其他最大飞行高度相对应的压力,然后在该低气压下至少稳定地保持 10min;

c) 按技术文件规定的高度变化速率,调节试验箱内的空气压力,使之恢复到标准大气条件压力;

d) 目视检查试件,检测工作性能,并记录检测结果。

注:需要注意安全问题。

以上就是今天分享的内容,如果你需要用于上述试验的相关试验装置,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648

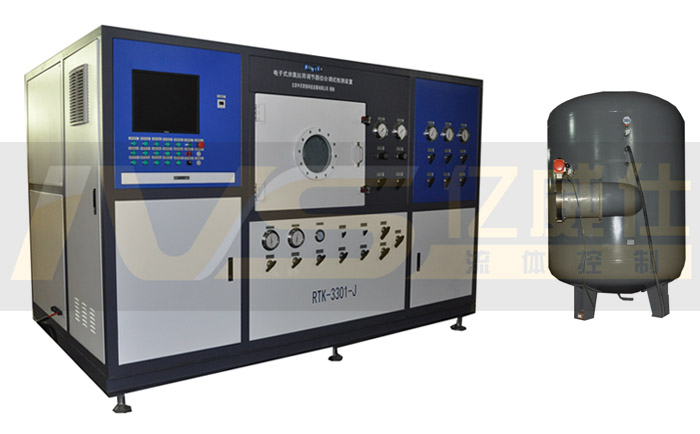

(上图为我司为某航空产品-氧气面罩生产单位生产的氧气地面设备图片)
